PCBA加工是电子制造行业不可或缺的一环，它将电路板裸板转变为能够执行特定功能的成品电子装置。这个过程涉及一系列复杂而精密的步骤，每一步都对产品的最终质量和性能至关重要。以下是详细的PCBA加工流程讲解，帮助您更好地理解整个过程。

1. 电路板设计与制作

PCBA加工的第一步始于电路板的设计。利用专业的电子设计自动化（EDA）软件，设计师绘制电路图并布局电路板上的元器件位置。设计完成后，会产生一系列文件，其中包括Gerber文件和钻孔文件等，这些文件将用于后续的电路板制造过程。

电路板制作涉及将铜箔覆盖在绝缘基板上，并通过刻蚀工艺去除多余的铜，形成预定的导电路径。接着在板上钻孔以安装元件，最后对板进行清洗和检查以确保没有缺陷。

2. 元器件采购与检验

与电路板制作同时进行的是元器件的采购。这些元器件包括但不限于电阻、电容、电感、二极管、晶体管和集成电路等。采购的元器件必须符合设计规范并具有可靠性。

元器件到货后进行严格检验，包括外观检查、尺寸测量和电气性能测试，确保只有合格的元器件才能用于后续加工。

3. SMT贴片加工

SMT贴片加工是PCBA制造中的关键步骤。在此阶段，元器件通过自动贴片机精确放置在电路板上的指定位置。接着通过回流焊或波峰焊等技术将元器件与电路板焊接固定。

4. DIP插件加工

对于无法通过SMT技术安装的元器件，将采用DIP插件加工。这些元器件通常有较长的引脚，需要插入电路板预先钻好的孔中。元器件插入后，通过波峰焊或手工焊接进行固定。

5. 测试与调试

焊接完成的电路板需要经过严格的测试，包括在线电路测试（ICT）和功能测试（FCT），以检查电路板的电气连接是否正确，以及是否符合设计规范。如发现问题，将进行相应的调试工作，确保电路板能够正常工作。

6. 组装与包装

最后一步是将测试通过的电路板与其他组件（如外壳、显示屏等）组装成完整的电子产品。组装完成后，进行最终质量检查，然后将产品进行包装，准备发货。

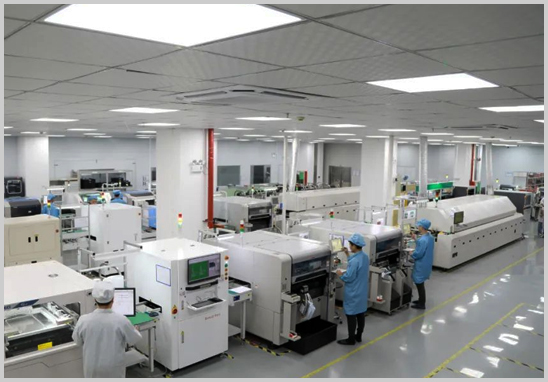

深圳宏力捷电子凭借20余年的PCBA加工经验，提供从PCB设计、元件采购到最终成品交付的一站式服务。其先进的SMT和DIP生产线保证了产品的高效率和高质量，为客户提供可靠的PCBA加工解决方案。

通过这一系列精密复杂的过程，PCBA加工将电路板裸板转化为功能完整的电子产品，确保了电子制造行业能够生产出高性能、高可靠性的产品，满足市场和消费者的需求。
