在PCBA（Printed Circuit Board Assembly，印刷电路板组装）加工过程中，ICT（In-Circuit Test，在线电路测试）和FCT（Functional Circuit Test，功能电路测试）是两种至关重要的测试方法，它们分别在不同的生产阶段对电路板进行详细的检测，以确保最终产品的质量和性能。

ICT测试

ICT测试是一种通过测试探针接触PCB上的测试点来检测电路板上元件及电气连接是否正确的测试方法。主要针对PCB上的元器件、焊点、导线等电气连接进行测试，可以发现开路、短路、电阻、电容、电感等参数异常。ICT测试原理是通过测试机台产生的信号激励被测电路，然后检测被测电路的响应信号，通过对比实际响应与预期响应的差异来判断被测电路是否存在故障。ICT测试具有高精度、高效率、易于自动化等优点，可以在生产过程中的各个阶段进行。

ICT测试目的：

1. 检测电路板上的元器件是否存在电气故障。

2. 检查焊接质量，如焊点是否虚焊、冷焊等。

3. 验证电路板的布局和布线是否正确，避免设计错误导致的功能失效。

ICT测试流程通常包括以下几个步骤：

1. 设计测试程序：根据电路板的原理图和布局图，设计相应的测试程序。

2. 准备测试夹具：根据电路板的尺寸和测试点位置，制作专用的测试夹具。

3. 加载测试程序：将设计好的测试程序加载到测试机台中。

4. 放置电路板：将待测电路板放置在测试夹具上，并确保测试探针与测试点良好接触。

5. 执行测试：启动测试机台，按照测试程序对电路板进行逐一测试。

6. 分析测试结果：测试完成后，测试机台会生成测试结果报告，对测试结果进行分析，找出潜在的问题。

FCT测试

FCT测试是一种在PCB组装完成后，对整个电路板进行功能验证的测试方法。主要针对电路板上的各个功能模块进行测试，以验证其是否能正常工作，满足设计要求。FCT测试原理是通过模拟电路板在实际工作环境中的输入信号，观察电路板的输出响应，从而判断电路板的功能是否正常。FCT测试可以覆盖ICT测试无法检测到的潜在问题，如元器件性能不良、软件缺陷等。

FCT测试目的：

1. 验证电路板上的各个功能模块是否能正常工作。

2. 检测电路板在实际工作环境中的性能表现。

3. 找出并修复潜在的设计缺陷和生产问题。

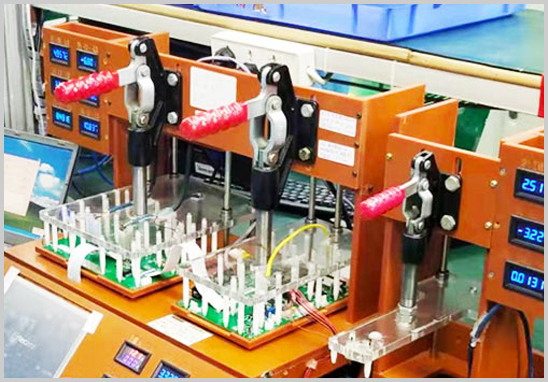

FCT测试流程通常包括以下几个步骤：

1. 设计测试方案：根据电路板的功能需求和性能指标，设计相应的测试方案。

2. 准备测试环境：搭建与实际工作环境相似的测试环境，包括电源、信号源、负载等。

3. 编写测试程序：针对电路板上的各个功能模块，编写相应的测试程序。

4. 加载测试程序：将编写好的测试程序加载到测试设备中。

5. 执行测试：将待测电路板连接到测试设备，启动测试程序进行功能验证。

6. 分析测试结果：测试完成后，对测试结果进行分析，判断电路板的功能是否正常。

ICT与FCT的区别

1. 测试原理： ICT测试主要通过对电路板的电气连接进行测试，而FCT测试则是通过模拟实际工作环境对电路板的功能进行验证。

2. 测试目的： ICT测试的主要目的是检测电路板上的元器件和电气连接是否正确，而FCT测试的主要目的是验证电路板的功能是否正常。

3. 测试阶段： ICT测试通常在电路板组装过程中的各个阶段进行，以便及时发现并修复问题；而FCT测试则是在电路板组装完成后进行，以确保最终产品的质量和性能。

4. 测试范围： ICT测试主要针对电路板上的元器件和电气连接进行测试，而FCT测试则覆盖整个电路板的功能模块。

5. 设备投入： ICT测试需要专用的测试机台和测试夹具，设备投入相对较高；而FCT测试则可以根据实际需求选择适当的测试设备和环境，设备投入相对较低。

综上所述，ICT测试和FCT测试在PCBA加工过程中各有其重要性。ICT测试确保电路板的元器件和电气连接质量，而FCT测试则验证电路板的功能性和性能。选择合适的测试方法取决于生产需求和产品要求，而最佳实践是结合两者，以确保最终产品的质量和性能。

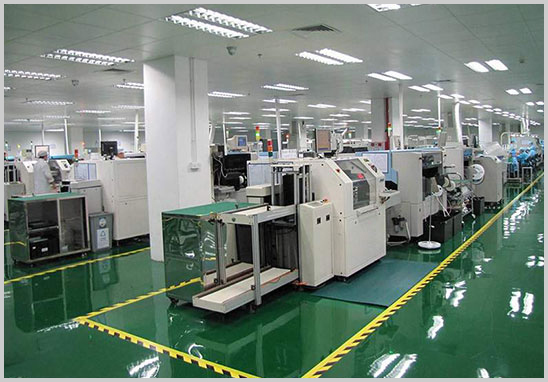

深圳宏力捷电子是有着20余年PCBA加工经验的PCBA代工厂，工厂配备多条SMT生产线、DIP生产线，可提供从PCB设计、电路板制造、元件采购、组装、焊接、测试和最终交付成品电子产品的一站式PCBA代工代料服务。
