在PCBA加工过程中，拼板分板是不可或缺的一个环节。拼板技术的应用不仅提高了生产效率，还降低了单个板子的加工成本。然而，如何选择合适的拼板分板方式以及在分板过程中要注意哪些事项，都是确保产品质量和生产效率的关键。

PCBA拼板分板的基本原理和流程

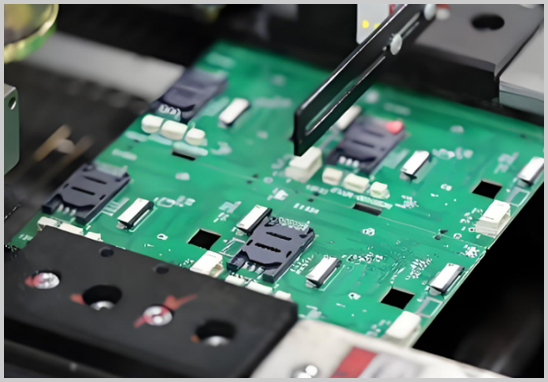

在PCBA加工过程中，拼板是指将多个相同或不同的小型PCB板组合成一个大板，通过统一加工流程进行组装、焊接和测试。在完成这些工序后，分板是指将这个大板拆解成单个小板的过程。拼板的优点包括节省材料、提高生产效率、降低生产成本，而分板则是确保每个小板能够独立使用的重要步骤。

拼板设计时要考虑板子的排布和间距，以便后续的分板操作不会影响板上的元器件或线路。分板过程中要确保不会损伤元器件或造成短路等问题，确保成品板符合质量要求。

常见的PCBA拼板分板方式

根据生产需求、板子结构和工艺要求的不同，PCBA拼板分板方式主要分为手工分板和机器分板两大类。

1. 手工分板

手工分板通常适用于结构简单、产量较小或预算有限的情况。手工分板工具多为钳子、刀具等简单工具。操作人员需具备丰富的经验，确保在分板时不会损坏PCB及其元器件。

- 优点：成本低、适合小批量生产；对简单拼板设计有较好的适用性。

- 缺点：效率较低，且由于人为操作，不同工人分板结果可能会有所差异，存在一定的质量不稳定性。此外，手工分板也会增加人力成本，并有可能对元器件造成损伤。

2. 机器分板

机器分板适合大批量生产，可确保质量一致性和分板精度。目前常用的机器分板方式主要包括铣刀分板、V-CUT分板和激光分板等。

- 铣刀分板：铣刀分板机利用高速旋转的铣刀将拼板切割成单板。铣刀分板精度较高，可切割复杂形状的板子。

  - 优点：切割精度高，对板子和元器件损伤小；适用于各种形状的拼板。

  - 缺点：设备成本较高，适合大批量生产；铣刀易磨损，需要定期更换。

- V-CUT分板：V-CUT分板适用于直线切割的板子。在拼板设计时，在板子背面沿着分割线预先切出V形槽，分板时用分板机在V形槽处施加外力使板子断开。

  - 优点：分板速度快、效率高，适用于直线切割的板子。

  - 缺点：仅适用于直线切割，且在切割过程中产生的应力较大，容易对板子上的元器件造成损伤。

- 激光分板：激光分板机利用激光束将拼板切割成单板。激光分板精度极高且无机械应力，适用于高密度和高精度的PCB板。

  - 优点：无机械应力，切割精度极高，对元器件的影响较小；适合高密度和复杂板子。

  - 缺点：设备成本极高，适用于高端和批量较大的生产场景。

PCBA拼板分板过程中需要注意的事项

在分板过程中，要特别注意以下关键事项，以保证成品质量并减少损耗：

1. 保护元器件：分板时应确保不会对元器件造成损伤。采用机器分板时应根据板子和元器件的特点选择合适的分板方式。特别是在铣刀和V-CUT分板中，需注意切割过程中产生的应力可能会损坏元器件。

2. 避免短路问题：在分板过程中，需避免对PCB线路的破坏，以免造成短路。手工分板时，切割要小心，防止损坏线路。机器分板则应确保切割精度，减少误差。

3. 合理的拼板设计：在拼板设计阶段，应为后续的分板工艺做好预留和规划。比如在V-CUT分板中，应合理设计分割线的位置和深度，以确保分板过程不会影响板子结构。对于铣刀分板，应预留足够的空间，以便切割刀具顺利操作。

4. 切割应力的控制：切割应力对元器件影响较大，应尽量选择应力小的分板方式，比如激光分板。对于需要V-CUT的板子，应确保切割机的速度和力量合适，以减少应力对板子的影响。

5. 注意操作安全：无论是手工还是机器分板，操作人员都需要穿戴防护设备，避免操作过程中因工具或设备问题导致意外事故。此外，在切割时需要控制好力度，防止板子损坏或分裂。

深圳宏力捷电子的PCBA拼板分板服务优势

深圳宏力捷电子专注于提供高质量的PCBA加工服务，我们拥有丰富的拼板分板经验以及现代化的分板设备。我们的服务优势包括：

- 多样化的分板技术：我们配备了铣刀分板机、V-CUT分板机及激光分板设备，能够为不同需求的客户提供高效、专业的分板服务。

- 精确的分板控制：我们采用先进的分板技术，确保分板过程中对元器件和线路的影响降至最低，以提升成品板的质量和可靠性。

- 专业的技术团队：我们的团队经验丰富，能够根据客户需求设计合适的拼板和分板方案，以提高生产效率、降低成本，确保满足客户的品质要求。

在PCBA拼板分板领域，选择合适的分板方式和分板供应商至关重要。深圳宏力捷电子凭借多样化的设备、精湛的技术和专业的服务，致力于为客户提供最佳的PCBA加工解决方案。
