PCBA代加工服务在现代电子制造行业中扮演着至关重要的角色。它不仅帮助客户节省时间和成本，还提供专业的技术支持，确保产品的质量和一致性。

在PCBA代加工过程中，各个环节的协作至关重要，而Gerber文件作为PCB设计的核心数据文件，是将设计意图传达给制造和装配环节的关键工具。Gerber文件详细描述了电路板的布局、线路图、焊盘位置和元器件信息，为PCB制造和组装过程提供了精准的数据支持。

Gerber文件在PCBA代加工中的应用场景

1. PCB设计

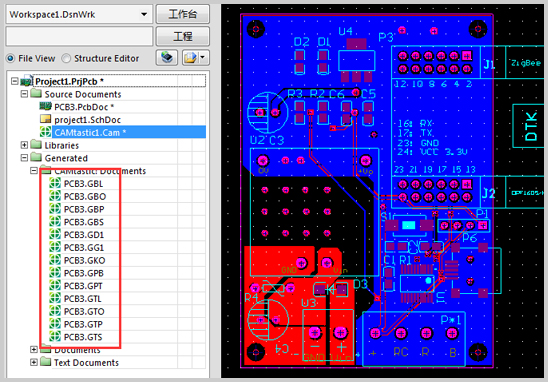

在PCB设计阶段，Gerber文件起到的是“蓝图”的作用。设计工程师通过PCB设计软件生成Gerber文件，文件中包含了线路图层、焊盘位置、丝印图层等多个重要信息。这些信息将被后续的制造、组装环节所使用，是整个代加工流程的基础。设计人员通常会输出多个Gerber文件，每个文件对应特定图层，如铜层、阻焊层、丝印层等，从而确保电路板设计细节能够被准确复制。没有Gerber文件，制造商无法获知准确的设计细节，导致生产无法顺利进行。因此，Gerber文件在PCB设计阶段的首要作用就是确保所有设计信息被完整、准确地传递到生产环节。

2. 电路板制造

Gerber文件在电路板制造环节是电路板图案生成的依据。在这一阶段，制造商将使用Gerber文件中的数据生成光绘胶片或直接使用激光成像技术来生产PCB的每一层。铜层、焊盘、过孔等细节通过Gerber文件精确传达给制造设备，确保板材切割和钻孔等步骤与设计一致。此外，Gerber文件中的各层信息有助于自动化机器在不同工序中定位，如在添加阻焊层和丝印层时。Gerber文件的准确性直接影响到PCB的制造精度，因此在此阶段，文件的验证和检查尤为重要。

3. 元件采购

虽然Gerber文件本身不包含具体的元件采购清单（BOM），但它能帮助代工厂对比元件布局和PCB设计图，确保元件的采购符合电路板实际需求。例如，Gerber文件中的焊盘位置和尺寸信息可帮助采购人员和工程师评估元件的封装类型，从而确保采购到的元件能与设计匹配。这种信息的补充在高精度电路设计中尤为重要，因为元件封装稍有差异就可能影响最终的组装效果。

4. 组装与贴片（SMT）

在组装和贴片阶段，Gerber文件继续发挥其重要作用。贴片设备（SMT）使用Gerber文件中焊盘的位置和尺寸信息来确定元器件的放置位置，从而实现精准的元件贴装。Gerber文件中包含的焊盘图案信息直接影响焊膏模板的设计。焊膏模板的开孔位置和尺寸应与焊盘相符，以确保适量的焊膏被正确地应用在每个焊盘上，避免焊接不良。使用Gerber文件中提供的精确坐标和图形数据，贴片机可以快速、高效地完成元件的放置，提高生产效率并减少人工干预。

5. 焊接

焊接过程中，Gerber文件提供的焊盘信息也至关重要，特别是在回流焊或波峰焊等自动化焊接工序中。回流焊要求焊膏精确地覆盖在每个焊盘上，从而确保元件在适当的温度下与PCB形成牢固的连接。波峰焊则要求通过Gerber文件来确定焊点的具体位置，以便为每个焊点提供适量的焊接材料和适当的焊接温度。焊盘位置和尺寸如果不符设计图纸，就可能导致焊接质量问题，比如焊点虚焊或短路。因此，Gerber文件在此阶段确保焊接工艺与设计一致，极大地降低了焊接过程中的质量风险。

6. 测试

在PCBA的功能和性能测试阶段，Gerber文件同样不可或缺。通过Gerber文件中的走线信息，测试工程师可以准确找到测试点位置，以便使用探针和测试设备进行电气特性和功能测试。Gerber文件中包含的焊盘和线路信息使测试设备能与电路板上的特定节点建立良好的电接触，从而确保测试数据的可靠性。如果Gerber文件未能准确提供测试点信息，测试环节可能会产生错误的测量数据，甚至导致部分功能无法正常检测，影响产品的最终质量。

Gerber文件在PCBA代加工的各个环节中均扮演着关键角色，从PCB设计到最终的组装与测试，Gerber文件提供了完整的设计数据支持。它不仅帮助制造商理解设计意图，更确保整个加工流程的顺畅和精准。对于任何PCBA代工厂而言，拥有准确、详细的Gerber文件可以显著提高生产效率、减少出错率，保证最终产品符合设计要求。

在电子产品制造过程中，选择一家拥有专业技术团队的PCBA代加工服务提供商至关重要。我们公司具备丰富的行业经验和先进的生产设施，能够利用Gerber文件为客户提供高效、可靠的PCBA代加工服务。如果您有任何PCBA加工需求，欢迎联系我们，让我们助力您的产品成功实现从设计到生产的完美过渡。
