发布时间：2026-04-02 阅读： 来源：管理员
对于有PCB设计或PCBA生产需求的企业来说，“设计评审”并不是形式流程，而是直接影响产品能否顺利量产的关键环节。

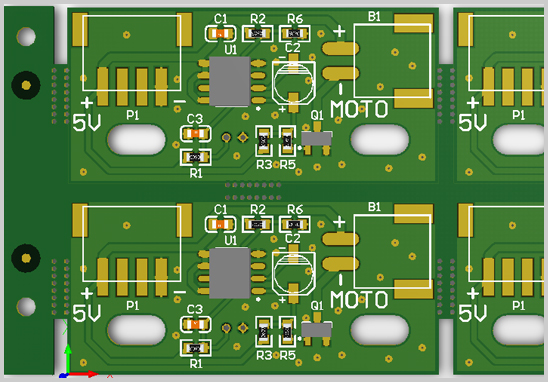

PCB设计评审（Design Review）通常围绕以下几个核心维度展开：
1. 原理图与功能一致性检查
- 原理图与PCB Layout是否完全一致
- 关键器件（MCU、电源、接口）连接是否正确
- 是否存在信号遗漏或逻辑错误
这是最基础但最容易被忽视的一步，一旦出错，后续打样基本无意义。
2. DFM（可制造性设计）评审
依据行业通用规范（如IPC-2221/IPC-7351等标准），重点检查：
- 线宽线距是否满足工厂工艺能力
- 过孔（通孔/盲孔/埋孔）设计是否合理
- 焊盘尺寸是否符合贴装要求
- 阻焊开窗、钢网设计是否规范
直接影响PCB打样成功率及生产良率。
3. DFT（可测试性设计）评审
- 是否预留测试点（Test Point）
- ICT/FCT测试可实施性
- 是否支持自动化检测
若忽略此项，后期测试成本会显著增加。
4. 信号完整性（SI）与电源完整性（PI）
尤其在高速、高精密PCB中尤为关键：
- 高速信号（USB、DDR、PCIe）走线是否等长
- 差分对阻抗控制是否符合设计要求
- 电源层分布是否合理，去耦电容布局是否有效
直接影响产品性能与EMI表现。
5. 热设计与结构适配
- 大功率器件散热路径是否合理
- 铜皮铺设是否均衡
- 是否考虑外壳结构、安装孔位
关系到产品稳定性与可靠性。
6. EMC/EMI设计评审
- 接地设计（单点接地/多点接地）是否合理
- 高速信号是否远离干扰源
- 是否预留滤波与屏蔽设计
影响产品能否通过认证测试（如CE/FCC）。
7. BOM与物料可行性评审
- 器件是否停产或交期过长
- 是否有替代料方案
- 封装是否匹配贴片工艺
直接关系供应链稳定性与成本控制。
从工程角度来看，答案是：非常有必要，且越早越好。
为什么必须做评审？
1. 避免打样反复修改
- 一次PCB打样成本通常较高（尤其多层板/HDI板）
- 未评审设计，打样失败概率显著增加
2. 降低整体开发周期
- 提前发现问题，比返工节省至少30%时间
3. 控制生产良率与成本
- 设计问题会在SMT阶段放大（如虚焊、立碑）
4. 保障产品可靠性
- 尤其在汽车电子、工业控制等领域，评审是必选项
行业内成熟企业通常会设置多轮评审（原理图评审+Layout评审+试产评审）。
以下类型项目，强烈建议进行完整评审：
- 多层板（≥4层）或HDI板
- BGA/QFN等高密度封装设计
- 高速信号（DDR、USB3.0、HDMI等）
- 电源类产品（开关电源、逆变器）
- 汽车电子、医疗设备等高可靠性产品
一个成熟的电子产品开发流程通常是：
原理图设计 → PCB设计 → 设计评审 → PCB打样 → PCBA贴片 → 测试验证 → 批量生产
其中，设计评审是承上启下的关键节点。
如果跳过评审，可能出现：
- 打样失败
- PCBA焊接问题频发
- 产品EMC测试不过
- 批量生产良率低
因此，越来越多企业选择具备“一站式能力”的服务商，从设计阶段就介入评审与优化。
从客户角度，建议重点关注：
- 是否具备DFM/DFT设计能力
- 是否有高速/高密度PCB经验（如BGA、盲埋孔）
- 是否能提供PCB设计+打样+贴片一体化服务
- 是否具备完善供应链（BOM采购能力）
- 是否能提供工程评审与优化建议
能参与“设计评审”的服务商，通常更具工程能力，而不仅是加工厂。
深圳宏力捷电子专注于PCB设计与PCBA一站式服务，面向有中高端需求的电子产品企业，提供：
1. PCB设计能力
- 多层板（4~20层）设计
- 高精密BGA、HDI板设计
- 盲孔/埋孔结构设计优化
- 高速信号与阻抗控制设计
2. PCB打样与制造
- 快速打样（加急支持）
- 高可靠性板材与工艺控制
- 严格执行DFM规范
3. PCBA代工代料
- 元器件采购（BOM优化与替代）
- SMT贴片+DIP插件+整机组装
- ICT/FCT测试支持
4. 工程评审与优化
- 提供专业PCB设计评审
- 提前规避制造与可靠性风险
- 提升一次打样成功率
PCB设计评审不是“可选项”，而是决定项目成败的重要控制点。
尤其在当前电子产品复杂度不断提升的背景下，前端设计质量 = 后端生产效率。
如果您正在寻找可靠的PCB设计、打样及PCBA代工代料合作伙伴，选择具备完整工程评审能力的团队，将大幅降低试错成本，提高产品上市效率。
