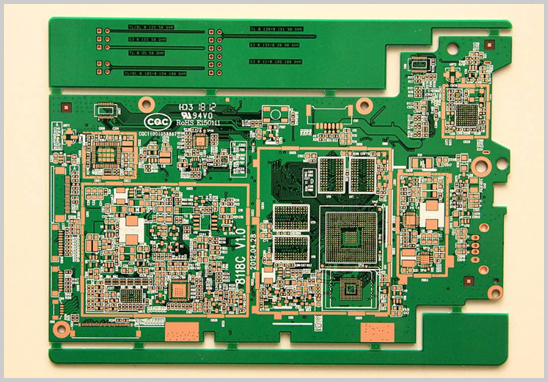

一、为什么焊盘设计如此关键？

在PCB（印刷电路板）的整个制造链条中，焊盘（Pad）是连接元器件引脚与电路板铜层的关键节点。焊盘设计质量直接决定焊接工艺的成败——即便原理图设计完全正确、元器件选型精准，一旦焊盘尺寸、形状、间距或铺铜方式存在缺陷，就会在SMT贴片、回流焊或波峰焊环节引发一系列焊接问题，轻则影响良率，重则导致整批PCB报废。

以下从工程实践角度，系统梳理焊盘设计不当会导致的主要焊接问题。

二、焊盘设计不当引发的7大焊接问题

1. 虚焊（Cold Joint / Insufficient Solder）

成因： 焊盘面积过小或焊盘表面处理不当（如OSP氧化、HASL不均匀），导致焊锡润湿不足，焊点与引脚之间形成接触不良的"假焊"状态。

危害： 虚焊是PCB最常见也最隐蔽的缺陷之一。电路在初期测试时可能正常导通，但在热循环、振动环境下迅速失效，是电子产品可靠性的头号杀手。

设计规范参考： IPC-7351标准对各类SMD焊盘的最小尺寸及趾部/跟部/侧面延伸量均有明确规定，设计时应严格对照执行。

2. 锡桥 / 桥接（Solder Bridge）

成因： 相邻焊盘间距（Pitch）过小，或焊盘尺寸超出标准导致焊锡漫延，在两个相邻焊盘之间形成意外的导电通路。

危害： 直接导致短路，是高密度PCB（如QFP、SOP封装）最常见的焊接缺陷，对BGA等细间距器件尤为致命。

应对策略： 0.5mm Pitch以下的IC封装，焊盘间距及阻焊开窗必须严格按封装数据手册执行，并建议增加阻焊坝（Solder Dam）设计。

3. 墓碑效应（Tombstoning / Manhattan Effect）

成因： 两端焊盘面积不对称，或焊盘与热容量差异较大的铺铜区域直连，导致回流焊时两端焊锡熔化时间不同步，表面张力将元件一端"拉起"，形成竖立状态。

危害： 常见于0402、0201等微小无源元件，轻则元件倾斜、重则完全脱离焊盘，100%报废。

预防要点： 同一元件两端焊盘形状、面积须严格对称；热容量大的焊盘应通过热隔离孔（Thermal Relief）与铺铜区连接，避免直接大面积相连。

4. 焊锡不足 / 空焊（Insufficient Solder / Open Joint）

成因： 焊盘设计面积过大，钢网开口比例（Aperture Ratio）不匹配，导致实际印刷锡量不足以填满焊点；或焊盘与过孔（Via）距离太近，焊锡被"吸入"导孔。

危害： 焊点机械强度不足，在使用中极易断裂，导致断路失效。

工程建议： 焊盘旁的过孔（尤其是Via-in-Pad结构）须进行树脂塞孔处理（Resin Plug），防止锡液流失。

5. 锡珠（Solder Beading / Solder Ball）

成因： 阻焊层（Solder Mask）开窗尺寸与焊盘不匹配，或阻焊桥过窄，回流焊时锡膏飞溅、残留在焊盘外形成微小球状锡粒。

危害： 锡珠游离于PCB表面，在振动冲击环境下可能造成随机短路，是IPC-A-610中明确规定的质量缺陷。

规范依据： IPC-SM-782及IPC-7527对阻焊开窗与焊盘的相对尺寸关系有具体规定，通常阻焊单边扩张量建议控制在0.05～0.10mm之间。

6. 焊点裂纹与热疲劳（Solder Joint Cracking / Thermal Fatigue）

成因： 焊盘形状设计不合理（如BGA焊盘未采用NSMD结构），或焊盘与PCB基材CTE（热膨胀系数）失配，在多次热循环后焊点界面产生微裂纹。

危害： 是BGA、CSP等大型封装器件长期可靠性失效的主要原因，在汽车电子、工业控制等高可靠应用场景尤为突出。

设计建议： BGA焊盘推荐采用NSMD（非阻焊限定）设计，焊盘铜厚及圆角处理对热疲劳寿命影响显著。

7. 焊盘剥离（Pad Lifting）

成因： 焊盘尺寸过小、铜箔附着力不足，或PCB板材与焊盘铜层结合力差，在插件元件弯脚、热风返修过程中焊盘整体从基材上剥落。

危害： 焊盘剥离后无法修复，直接导致PCB报废，尤其在多次返修操作中高发。

三、PCB设计中其他影响焊接质量的关键因素

除焊盘设计外，以下设计细节同样对焊接质量有重要影响，是PCB设计阶段必须统筹考量的要素：

- 布局方向：同类元件应保持统一方向，有利于SMT贴片一次性完成，减少返工率。

- 热设计：大功率器件的散热焊盘（Exposed Pad）需设计足够密度的导热过孔阵列，并合理规划铺铜散热路径。

- BGA扇出设计：BGA封装的逃逸布线（Fanout）与焊盘间距直接影响球窝的锡量分布，需结合盲埋孔工艺统筹设计。

- DFM可制造性设计：优秀的PCB设计应在输出Gerber文件前完成DFM检查，规避因设计问题导致的批量报废风险。
