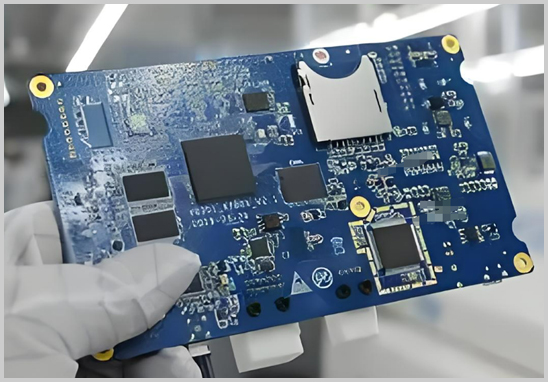

在电子产品研发、样机复刻或替代料开发过程中，PCB抄板是许多厂家绕不开的一环。而抄板工作中最考验技术功底的环节，往往不是电路板本身的图形还原，而是BOM（物料清单，Bill of Materials）清单的恢复。一份完整、准确的BOM清单，直接决定了后续PCBA打样、生产焊接的成功率和产品性能一致性。本文将系统介绍BOM清单恢复的常用方法、技术难点，以及厂家在选择抄板服务时应关注的关键问题。

一、什么是BOM清单恢复？

BOM清单，是记录一块电路板上所有元器件的型号、规格、封装、数量、位号（Reference Designator）等信息的清单，是PCBA生产、采购、焊接的基础依据。当客户只提供一块实物电路板、缺少原始设计资料时，抄板团队需要通过对板卡上每一颗元器件进行识别、测量、检测，倒推出这些元件的具体型号与参数，最终整理成一份可用于采购与生产的BOM表，这个过程即为BOM清单恢复。

二、BOM清单恢复的常用技术手段

1. 元器件外观与丝印识别

多数分立元器件（如电阻、电容、二极管、三极管、集成电路）表面会印有丝印代码，是识别型号的第一线索。技术人员通常借助显微镜或高倍放大镜观察丝印字符，再结合元件厂商的丝印命名规则手册或型号数据库进行比对查证。不过需要注意的是，部分厂商出于保护知识产权的考虑，会对核心芯片进行"激光打磨"或"重新印字"处理，抹去或篡改原始丝印，这类元件的识别难度会显著增加，往往需要结合电路功能、引脚定义、封装尺寸等多维信息综合判断。

2. 封装尺寸与引脚数测量

对于丝印模糊或无法直接识别的元件，抄板工程师会使用游标卡尺、显微投影仪等工具测量元件的封装尺寸（如0402、0603、SOP-8、QFN-32等）及引脚间距、引脚数量，缩小型号排查范围，再结合电路板上下文（如该位置在电路中承担的功能）进一步锁定候选型号。

3. 电气参数检测

针对电阻、电容、电感等被动元件，通常需要脱板检测（或利用在线测试）获取阻值、容值、感值等具体参数，常用设备包括数字万用表、LCR电桥（如常见的高精度LCR测试仪）等，用以确认元件的具体规格档位。对于晶振，则需要读取其标注频率并结合电路时钟需求进行核实。

4. 电路原理反推与功能比对

在部分关键芯片型号无法通过外观直接确认的情况下，工程师会结合电路的整体拓扑结构，参照原理图（若已同步还原）中该芯片的引脚连接方式、外围电路设计，与同类型芯片的典型应用电路进行比对，从功能逻辑角度反推可能的型号范围，再通过样片测试验证。

5. 型号数据库与历史经验比对

成熟的抄板团队通常会积累大量的元器件丝印—型号对照库及历史案例数据，遇到常见品牌、常见封装的元件时，可以快速匹配，大幅提升BOM恢复效率，缩短抄板周期。

三、BOM清单恢复中的常见难点

- 芯片型号打磨：部分定制芯片或核心主控被去除丝印，需结合功能测试、引脚探测甚至专业解密手段辅助判断，且此类操作应确保在合法合规、不侵犯知识产权的前提下开展；

- 多层板与高密度布线：层数较多、元件密度高的板卡，测量与识别的工作量成倍增加，对设备精度和工程师经验要求更高；

- 稀有或停产元件：部分老旧型号或非主流品牌元件资料较少，型号确认与后续采购替代都存在一定难度，通常需要工程师结合替代料选型经验处理；

- 定制/贴牌元件：一些厂商会采用贴牌或定制封装元件，这类元件往往没有公开资料可查，需要结合功能测试进行等效替代方案设计。

四、BOM恢复与抄板全流程的关系

BOM清单恢复通常与PCB线路图还原同步进行，两者共同构成完整的抄板资料包。一般抄板流程包括：电路板资料备份→多层线路扫描与光绘图还原→原理图绘制→BOM清单恢复与元器件选型→PCB文件制作→打样验证。BOM清单的准确性直接关系到后续PCBA打样是否能一次成功、批量生产是否稳定，因此是抄板服务中技术含量较高、也最容易影响交付周期的环节。

需要提醒的是，电路板抄板涉及知识产权相关问题，建议客户在委托抄板前确认自身对电路板享有合法权益（如自主设计产品的复刻、失去原始资料的自有产品维护等场景），正规抄板服务商通常也会要求客户提供相应说明，以规避法律风险。

五、抄板厂家如何选择？

对于有电路板抄板需求的电子产品厂家而言，选择服务商时可重点关注以下几点：团队是否具备丰富的实战经验、能否覆盖多层板及高密度封装的识别能力、是否具备电气检测与功能验证的软硬件条件、能否提供从抄板到PCBA打样、批量代工的一站式衔接服务，以及是否重视知识产权合规问题。
