在PCBA加工过程中，品质检测是保障电路板可靠性的关键环节。很多刚接触PCBA打样及代工代料业务的客户，常常会遇到AOI和X-Ray这两个检测名词，却不清楚二者具体有什么区别、分别用在什么场景。本文将从检测原理、检测对象、适用场景等角度，帮助大家理清思路。

一、AOI检测是什么

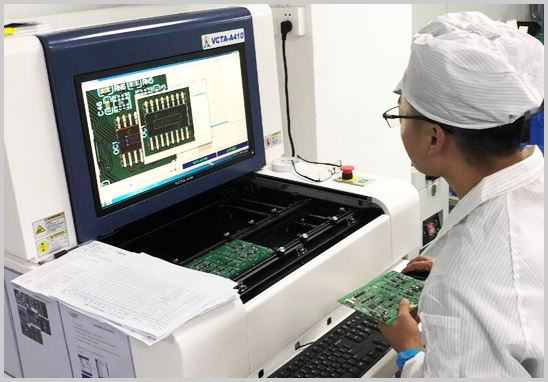

AOI（Automated Optical Inspection，自动光学检测）是利用高分辨率摄像头对PCBA板面进行拍照，再通过图像比对算法，将实际焊接效果与标准数据库或良品图像进行比对，从而自动识别缺陷的一种检测方式。

AOI主要针对可见部位的外观缺陷进行检测，常见可检测项包括：

- 元件缺件、错件、极性反向

- 焊锡不足、连锡、锡珠、虚焊（表面可见部分）

- 元件偏移、立碑、翘脚

- 字符丢失、损坏

AOI检测速度快、成本相对较低，通常应用在SMT贴片后的首件确认及批量生产过程中的在线抽检或全检环节，是PCBA加工中使用频率最高的检测手段之一。

二、X-Ray检测是什么

X-Ray检测（X射线检测）利用X射线可穿透物体的特性，对PCBA内部无法通过肉眼或摄像头观察到的部位进行成像分析，从而发现隐藏性缺陷。

X-Ray检测的核心价值在于"透视"能力，主要用于以下场景：

- BGA、QFN、CSP等底部引脚封装的焊点检测（虚焊、空洞、桥连、锡球缺失）

- 多层板内部通孔、盲孔、埋孔的连接质量检测

- 元件内部结构（如芯片键合线）的异常排查

由于BGA、QFN等封装的焊点被元件本体遮挡，AOI的摄像头无法拍摄到焊接界面，此时就需要依靠X-Ray透视成像来判断焊接质量，这是AOI无法替代的检测环节。

三、AOI与X-Ray检测的核心区别

简单来说，AOI解决的是"看得见"的问题，X-Ray解决的是"看不见"的问题。两者并非替代关系，而是互补关系——在实际PCBA加工流程中，通常会根据产品的元件封装类型、客户的品质要求，组合使用AOI、X-Ray乃至AXI（自动X-Ray检测）、ICT（在线测试）、FCT（功能测试）等多种检测手段，构成完整的品质管控体系。

四、PCBA打样及代工代料客户常关心的相关问题

1. 是不是所有PCBA订单都需要做X-Ray检测？

并非所有订单都必须做X-Ray。如果产品中不含BGA、QFN、CSP等底部焊盘封装的元件，一般依靠AOI及人工目检即可满足检测需求；若涉及此类封装，建议增加X-Rayx-ray检测环节，以降低批量生产中因隐藏焊点问题导致的售后风险。

2. PCBA打样阶段是否需要做全套检测？

打样阶段样品数量较少，通常建议根据元件封装复杂度选择性开展AOI及X-Ray检测，重点确认首件的焊接质量，为后续批量生产的工艺参数优化提供依据。

3. 检测流程一般安排在生产的哪个环节？

一般在SMT贴片、回流焊完成后安排AOI检测，DIP插件、波峰焊完成后进行外观复检，涉及BGA等封装的板件则在关键工序节点安排X-Ray抽检或全检，具体检测频次及节点可根据产品要求及行业惯例调整。

五、关于深圳宏力捷电子

深圳宏力捷电子专注PCBA加工领域20余年，可提供PCB设计、电路板制造、元件采购、SMT/DIP组装焊接、检测测试到成品交付的一站式PCBA打样及代工代料服务。工厂配备多条SMT生产线及DIP生产线，检测环节配置AOI、X-Ray等设备，可根据产品元件封装类型及客户品质要求灵活安排检测方案，协助客户在打样及批量生产阶段有效把控PCBA品质。

如您有PCBA打样或批量代工代料需求，欢迎联系宏力捷电子，我们将根据您的产品图纸及元件清单，提供适配的工艺及检测方案建议。
