PCBA贴片加工是电子产品制造过程中的重要环节，它涉及到将已经制作好的印刷电路板（PCB）上的元器件贴装到指定位置，并通过焊接工艺连接到电路板上。

深圳宏力捷电子是有着20余年PCBA加工经验的PCBA代工代料厂家，工厂配备多条SMT生产线、DIP生产线，可提供从PCB设计、电路板制造、元件采购、组装、焊接、测试和最终交付成品电子产品的一站式PCBA代工代料服务。

以下是PCBA贴片加工的一般生产流程：

1、原材料准备：

- PCB制造： 首先需要准备好印刷电路板（PCB）。这包括选择合适的基材、涂覆铜箔、光刻、腐蚀、钻孔等步骤。

- 元器件采购： 采购所需的电子元器件，包括芯片、电阻、电容、连接器等。确保元器件的质量和符合设计要求。

2、PCB表面处理：

- PCB清洗： 清洗PCB以去除表面的污垢，确保元器件可以正确粘附。

- PCB涂覆焊膏： 在PCB上涂覆焊膏，这是一种用于焊接的粘性材料。

3、贴片（Pick and Place）：

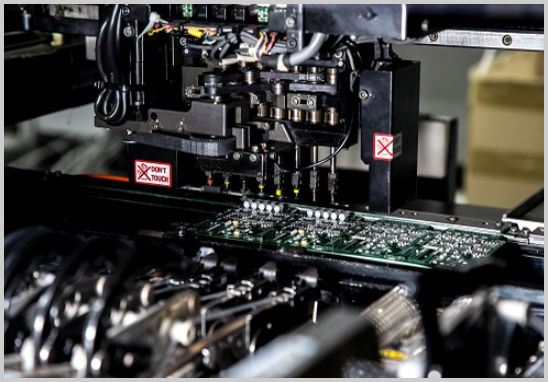

- 自动贴片机： 使用自动贴片机，根据BOM（元器件清单）和Gerber文件中的位置信息，将元器件精确地贴装到PCB上。这包括先进的视觉系统以确保准确位置。

4、焊接：

- 回流焊接： 将PCB送入回流焊炉中，通过高温融化焊膏，完成元器件与PCB的焊接。这通常分为预热区、焊锡区和冷却区。

5、检验：

- AOI检测： 使用自动光学检测（AOI）系统检查焊接质量，识别可能的焊接缺陷，如短路、虚焊等。

- X射线检测： 对于一些对焊接连接要求极高的元器件，如BGA芯片，可能需要使用X射线检测来确保焊接质量。

6、功能测试：

- 电气测试： 对已经焊接的电路板进行电气测试，确保各个元器件的功能正常。

- 编程： 对需要烧录程序的芯片进行编程，确保软件部分的正常运行。

7、包装：

- 包装： 将已经通过测试的电路板进行包装，以便运输和存储。

以上流程中，自动化是提高生产效率和质量的关键。在PCBA贴片加工中，自动贴片机、自动焊接设备和自动光学检测系统等设备的使用，能够提高生产的精度和一致性。
