在电子制造领域，SMT贴片加工与DIP插件加工是两种常见的组装工艺。虽然它们都用于将电子元器件安装到电路板上，但在工艺流程、使用的元器件类型以及应用场景上有显著的区别。

1. 工艺原理的不同

SMT贴片加工（Surface Mount Technology）：

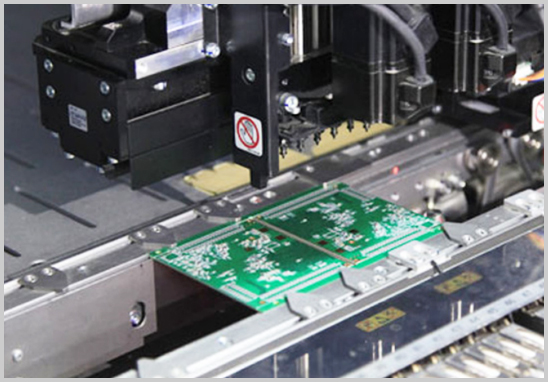

SMT是通过自动化设备将表面贴装元器件（SMD）精确地放置在电路板的表面，然后经过回流焊接，将元器件固定在PCB（Printed Circuit Board）上。该工艺不需要在电路板上钻孔，因此可以更有效地利用电路板的表面积，适合高密度、高集成度的电路设计。

DIP插件加工（Dual In-line Package）：

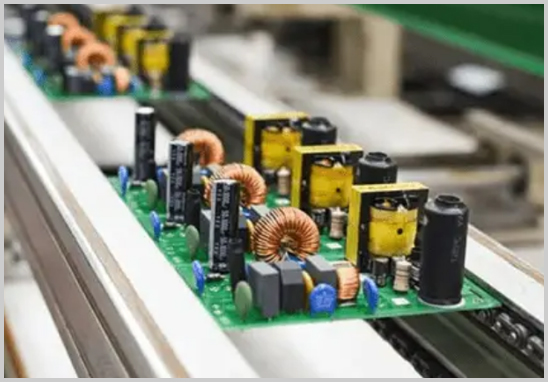

DIP是将元器件的引脚插入电路板上预先钻好的孔中，然后通过波峰焊接或手工焊接将元器件固定。DIP工艺主要用于较大的元器件或功率较高的元器件，这些元器件通常需要更强的机械连接和更好的散热能力。

2. 使用元器件的不同

SMT贴片加工使用的是表面贴装元器件（SMD），这些元器件体积小、重量轻，能够直接贴装在电路板表面。常见的SMT元器件包括电阻、电容、二极管、晶体管以及集成电路（IC）等。

DIP插件加工则使用的是插装元器件，这些元器件通常有较长的引脚，需要插入电路板的孔中再进行焊接。典型的DIP元器件包括大功率晶体管、电解电容、继电器以及一些大型IC等。

3. 应用场景的不同

SMT贴片加工广泛应用于现代电子产品的生产中，尤其是需要高密度集成电路的设备，如智能手机、平板电脑、笔记本电脑以及各种便携式电子设备。由于SMT工艺能够实现自动化生产，并且节省空间，因此在大批量生产中具有显著的成本优势。

DIP插件加工则更常用于功率要求较高或需要更强机械连接的场景，如工业设备、汽车电子、音响设备以及电源模块等。由于DIP元器件在电路板上的机械强度较高，适合用于振动较大的环境或对散热要求较高的应用。

4. 工艺优缺点的不同

SMT贴片加工的优势在于它能够大幅提高生产效率，元器件密度更高，电路板设计更加灵活，但缺点是对设备要求高，且加工过程中不易进行手工修复。

DIP插件加工的优势在于机械连接强度高，适合高功率和散热要求高的元器件，但缺点是工艺速度较慢，占用PCB面积较大，不适合小型化设计。

SMT贴片加工与DIP插件加工各有其独特的优势和应用场景。随着电子产品向高集成度和小型化方向发展，SMT贴片加工的应用越来越广泛，但在某些特殊应用中，DIP插件加工仍然具有不可替代的作用。在实际生产中，往往会根据产品的需求，选择最合适的工艺，以确保产品的质量和性能。
