在PCB制造过程中，钻孔是至关重要的一步。它不仅决定了元件的安装位置，还影响着电路的电气连接和信号传输质量。因此，对PCB线路板钻孔进行严格的品质检验是确保产品质量不可或缺的一环。深圳宏力捷电子作为专业PCB制板厂家，可提供1-14层PCB打样、阻抗板、HDI、厚铜、电金、树脂塞孔等特殊工艺PCB板打样批量生产业务。接下来，为大家介绍PCB板制作钻孔品质检验标准及检验方法。

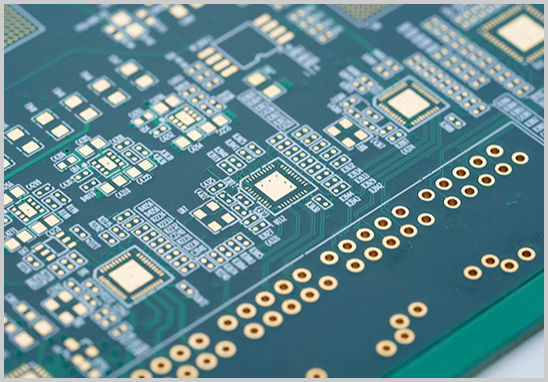

PCB钻孔品质检验标准

1. 孔径精度

孔径精度是衡量钻孔尺寸是否符合设计要求的关键指标。一般而言，孔径误差需控制在±0.05mm以内。对于精密板，要求更严格，如±0.02mm。

2. 孔位精度

确保钻孔位置与设计图纸完全一致，误差通常要求在±0.075mm以内。对于高密度互连(HDI)板，要求更高。

3. 孔壁粗糙度

孔壁应光滑无毛刺，以减少信号传输的损耗并提高焊接质量。表面粗糙度Ra值通常要求小于1.6μm。

4. 孔铜厚度

镀铜层厚度直接影响孔的导电性和机械强度，需根据设计要求控制在指定范围内，如25μm至50μm。

5. 孔内异物

检查孔内是否有残留的金属屑、树脂或其他污染物，确保孔道畅通无阻。

PCB钻孔品质检验方法

1. 视觉检查

首先，通过显微镜或自动光学检测(AOI)设备对PCB板进行初步的视觉检查，确认孔位是否准确、孔壁是否光滑、有无明显的破损或异物。

2. 孔径测量

使用精密测微计或自动测量设备，选取代表性孔进行直径测量，验证孔径是否符合设计规范。

3. X-ray检测

对于多层板，采用X-ray检测技术可以非破坏性地检查孔内铜厚及层间对准情况，确保内部结构的完整性。

4. 电测试(ET)

通过专用的电测试设备，对PCB板进行通断测试，验证每个孔的电气连接是否正常，及时发现开路或短路问题。

5. 截面分析

对于特定的品质控制需求，可能需要对样品进行截面切割，通过显微镜观察孔壁镀层的均匀性和厚度，以及孔内结构的完整性。

6. 功能测试

在组装完成后的PCB板上进行功能测试，确保所有电路功能正常运作，间接验证钻孔工艺的可靠性。

结论

PCB线路板钻孔品质的检验是一个涉及多个环节的综合过程。从前期的设计要求到后期的全面检测，每一步都至关重要。遵循严格的检验标准并采取科学的操作步骤，可以有效提升PCB板的整体质量和长期可靠性，为电子产品的高性能表现奠定坚实基础。深圳宏力捷电子始终坚持高标准的品质检验，确保每一块出厂的PCB板都符合客户的需求和期望。
