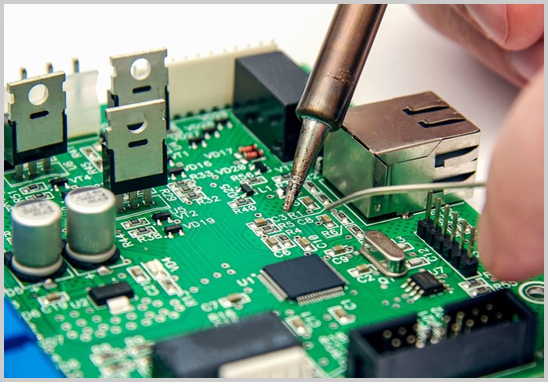

PCBA作为电子设备的重要组成部分，其返修过程需要严格遵守一系列技术规范和操作要求，以确保返修质量和设备稳定性。本文将从烘烤要求、存储环境要求、返修加热次数等方面详细探讨PCBA返修时需要注意的要点，希望对从事电子设备维护的小伙伴们有所帮助。

1. 烘烤要求

在PCBA板返修过程中，烘烤处理尤为重要。具体要求如下：

- 新元器件的烘烤处理

待安装的新元器件必须根据其潮湿敏感等级和存储条件，按照《潮湿敏感元器件使用规范》中的相关要求进行烘烤除湿处理。这一步骤可以有效去除元器件中的湿气，避免在焊接过程中出现裂纹、起泡等问题。

- 返修过程中的烘烤处理

若返修过程中需加热到110℃以上，或者返修区域周围存在其他潮湿敏感元器件，同样需要按照规范要求进行烘烤祛湿处理。这可以防止高温对元器件造成损害，确保返修过程的顺利进行。

- 再利用元器件的烘烤处理

对于返修后需再利用的潮湿敏感元器件，如果采用热风回流、红外等加热焊点的返修工艺，同样需要进行烘烤祛湿处理。但如果采用手工烙铁加热焊点的返修工艺，在加热过程得到控制的前提下，可以省略预烘烤处理步骤。

2. 存储环境要求

烘烤处理后的潮湿敏感元器件和PCBA板需要注意存储环境，以确保其性能和稳定性。如果存储条件超过期限，这些元器件及PCBA板必须重新烘烤。因此，返修时必须密切关注存储环境的温度和湿度参数，确保符合规范要求，同时要定期检查烘烤情况，预防潜在的质量问题。

3. 返修加热次数要求

根据规范要求，不同组件的返修加热次数有限制：

- 组件的返修加热累计次数不超过4次。

- 新元器件允许的返修加热次数不超过5次。

- 拆下的再利用元器件允许的返修加热次数不超过3次。

这些限制是为了确保元器件和PCBA在多次加热时不会过度损伤，影响其性能和可靠性。因此，在返修过程中必须严格控制加热次数。同时，对于已经接近或超过加热次数限制的元器件和PCBA板，需要谨慎评估其质量状况，避免将其用于关键部位或高可靠性设备。

结论

PCBA板的返修过程需要严格遵守烘烤处理、存储环境控制和加热次数限制等多项规范。通过这些措施，可以有效避免因湿气、过度加热等问题对元器件和PCBA造成的损害，确保返修质量和设备的稳定性。希望本文提供的注意事项能为从事电子设备维护的技术人员提供有益的指导，提升返修操作的规范性和效率。
