发布时间：2024-08-21 阅读： 来源：管理员

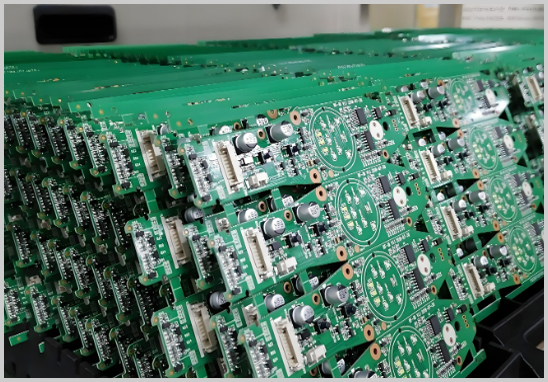

在PCBA加工过程中，焊接是最关键的步骤之一。不同类型的电子元器件在焊接时具有不同的特点和要求，稍有不慎可能会导致焊接质量问题，影响最终产品的性能和可靠性。因此，了解并遵守各类元器件的焊接注意事项，对保证PCBA加工质量至关重要。本文将详细介绍在PCBA加工中常见的电子元器件焊接注意事项。
表面贴装元件（SMD）是现代电子产品中最常见的元器件类型。它们通过回流焊接技术直接安装在PCB的表面。以下是SMD焊接的主要注意事项：
a. 精确的元件对位
在进行SMD焊接时，确保元件与PCB焊盘的精确对位至关重要。即使是微小的偏移，也可能导致焊接不良，进而影响电路功能。因此，使用高精度贴片机和对位系统非常重要。
b. 合适的焊膏量
焊膏量过多或过少都会影响焊接质量。焊膏过多可能导致桥接或短路，而焊膏过少则可能导致焊点不良。因此，在印刷焊膏时，要根据元件和焊盘的大小选择合适的钢网厚度，确保焊膏的精确涂布。
c. 回流焊曲线的控制
回流焊温度曲线的设置要根据元件和PCB的材料特性进行优化。升温速度、峰值温度和冷却速率都需要严格控制，以避免元件损坏或焊接缺陷。
双列直插封装（DIP）元件通过插入PCB上的过孔进行焊接，通常采用波峰焊接或手工焊接方式。DIP元件焊接的注意事项包括：
a. 插入深度的控制
DIP元件的引脚必须完全插入到PCB的过孔中，插入深度要一致，避免引脚悬空或未插到底的情况。未完全插入的引脚可能导致接触不良或虚焊。
b. 波峰焊接的温度控制
波峰焊接时，焊接温度应根据焊锡合金的熔点和PCB的热敏性进行调节。温度过高可能导致PCB变形或元件损坏，而温度过低则可能导致焊点不良。
c. 焊接后的清洗
波峰焊接后，必须对PCB进行清洗，去除残留的助焊剂，避免助焊剂对电路的长期腐蚀或影响绝缘性能。
连接器是PCBA中常见的元器件，其焊接质量直接影响到信号的传输和连接的可靠性。连接器焊接时需要注意以下几点：
a. 焊接时间的控制
连接器的引脚通常较粗，焊接时间过长可能导致引脚过热，进而损坏连接器内部的塑料结构或导致接触不良。因此，焊接时间应尽可能短，但又要确保焊点充分熔融。
b. 助焊剂的使用
助焊剂的选择和使用量要适当，过多的助焊剂可能在焊接后残留在连接器内部，影响连接器的电气性能和可靠性。
c. 焊接后的检测
连接器焊接后需进行严格的检测，包括引脚的焊点质量和连接器与PCB的对齐情况。必要时还需进行拔插测试，确保连接器的可靠性。
电容和电阻是PCBA中最基础的元件，它们在焊接时也有一些需要注意的事项：
a. 极性识别
对于电解电容等有极性的元件，焊接时要特别注意极性标识，避免反向焊接。反向焊接会导致元件失效，甚至引发电路故障。
b. 焊接温度和时间
由于电容特别是陶瓷电容对温度非常敏感，焊接时应严格控制温度和时间，以避免过热导致电容损坏或容量失效。一般来说，焊接温度应控制在250℃以内，焊接时间不宜超过5秒。
c. 焊点的光滑度
电容和电阻的焊点应平滑、圆润且无虚焊、漏焊现象。焊点的质量直接影响到元件的连接可靠性，焊点光滑度不够可能导致接触不良或电气性能不稳定。
IC芯片的引脚通常密集，焊接时需要特别的工艺和设备，以下是IC芯片焊接的主要注意事项：
a. 焊接温度曲线的优化
IC芯片焊接时，特别是BGA（球栅阵列封装）等封装形式，回流焊温度曲线必须经过精确优化。温度过高可能损坏芯片内部结构，而温度不足可能导致焊球未能充分熔融。
b. 防止引脚桥接
IC芯片的引脚密集，容易发生焊锡桥接问题。因此，在焊接过程中，应控制焊锡量，并使用防焊桥的贴片工艺。同时，焊接后需进行X射线检查，确保焊接质量。
c. 静电防护
IC芯片对静电非常敏感，在焊接前和焊接过程中，操作人员应佩戴防静电手环，并在防静电环境中进行操作，以防止静电对芯片的损坏。
变压器和电感器在PCBA中主要起到电磁转换和滤波的作用，其焊接也有特殊要求：
a. 焊接牢固性
变压器和电感器的引脚较粗，焊接时需确保焊点牢固，避免在后续使用中因振动或机械应力导致引脚松动或断裂。
b. 焊点的饱满度
由于变压器和电感器的引脚通常较粗，因此焊点应饱满，确保良好的导电性和机械强度。
c. 磁芯温度控制
变压器和电感器的磁芯对温度敏感，焊接时应避免磁芯过热，特别是在长时间焊接或修补焊接时。
PCBA加工中的焊接质量直接关系到最终产品的性能和可靠性。不同类型的元器件对焊接工艺有着不同的要求，严格遵守这些焊接注意事项可以有效避免焊接缺陷，提高产品的整体品质。对于PCBA加工企业来说，提升焊接工艺水平、加强质量控制是确保产品竞争力的关键所在。
