在PCB制板行业中，选择合适的表面处理工艺是影响电路板性能和使用寿命的重要因素。沉金工艺作为一种常见的表面处理方法，以其卓越的导电性和稳定性，得到了广泛的应用。深圳宏力捷电子是专业PCB制板厂家，专注单双面PCB电路板、多层线路板快速打样与中小批量制造，接下来将深入介绍沉金工艺的特点、优势、适用场景，以及何时应选择沉金工艺制作PCB板。

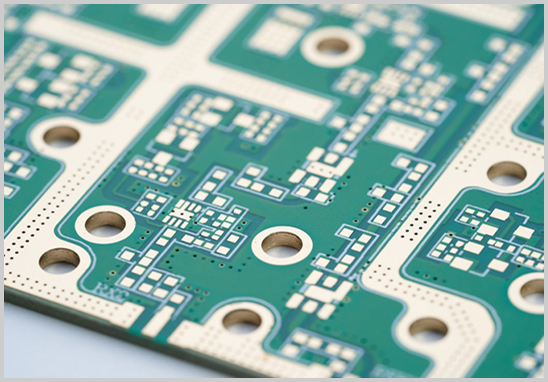

什么是沉金工艺？

沉金是一种化学电镀工艺，通过在PCB板表面化学沉积一层金，以增强其耐用性和导电性。具体而言，沉金工艺是在铜层上先沉积一层镍，再覆盖一层金。镍层起到防止铜和金相互扩散的作用，而金层则提供高抗氧化性和优良的导电性。

沉金工艺的优势：

- 优异的焊接性：沉金工艺表面平滑，确保了元件的焊接质量和长期可靠性。

- 出色的抗氧化性能：金层可以有效防止氧化，使PCB板在较长时间内保持优异的电性能。

- 适用于细间距和复杂电路：由于沉金层的平整度较好，特别适用于BGA、CSP等高密度封装和细间距布线设计。

- 更长的存储时间：相比于喷锡等工艺，沉金工艺的板材可以在无氧化的情况下存储更长时间，便于库存管理。

何时需要使用沉金工艺来制作PCB板？

- 高频电路应用：对于高频信号和高速电路，PCB的导电性和表面光滑度至关重要。沉金工艺具有优良的导电性和平整的表面特性，能有效减少信号传输中的阻抗和衰减，因此被广泛用于高频和高速电路设计中。

- 高可靠性要求的电子产品：一些对稳定性和可靠性有较高要求的电子设备，如服务器、通信设备和医疗仪器等，通常会选择沉金工艺，以确保长时间的可靠导电性能和抗氧化性。

- 多层板和高密度布线：当PCB设计中涉及到14层以上的多层板和高密度布线时，沉金工艺的平整度能够有效防止焊接不良现象，如虚焊或冷焊。同时，沉金表面便于贴装高密度封装的元件（如BGA和CSP）。

- 苛刻环境中的电子产品：用于汽车、工业控制和户外设备中的电子产品，需在高温、潮湿和腐蚀性环境中运行。沉金工艺的抗氧化和抗腐蚀特性，使得这些产品在恶劣条件下也能维持稳定性能。

实际应用案例说明

在某高端通讯设备的项目中，客户需要一款多层高速PCB板，要求高信号完整性和可靠焊接性能。由于信号传输频率高，普通的喷锡表面无法满足所需的导电性和稳定性。经过专家评估，最终选择了沉金工艺制作PCB板，不仅提高了产品的电气性能，还确保了焊接可靠性，减少了返工率和生产成本。

另一个实际案例是，某医疗设备的核心电路板必须在存储和使用过程中保持高度稳定。在这种情况下，沉金工艺的长存储期和出色的抗氧化性能，使得该设备在运输和仓储中不易出现接触不良或焊接质量问题，最终提高了产品的可靠性和市场竞争力。

选择我们的PCB制板服务

如果您正在寻找一家能够满足高质量、多层PCB生产需求的合作伙伴，深圳宏力捷电子是您的最佳选择。我们公司拥有丰富的PCB制造经验，提供从2层至14层量产、14-22层打样生产的能力，支持多种表面处理工艺，包括沉金、全板镀金、无铅喷锡等，以满足不同客户的需求。

我们的优势：

- 高精度制造：最小线宽/间距3mil，支持复杂的高密度设计。

- 专业设备和材料：使用日本Tamura、Taiyo等高质量油墨，以及多种高TG板材，确保PCB的性能和稳定性。

- 多样化表面处理：包括沉金、喷锡、化学沉锡（银）等，适应不同产品需求。

- 快速交付：完善的生产线和高效的生产管理体系，确保按时交货。

选择深圳宏力捷电子，让您的产品更具竞争力。如果您对我们的服务感兴趣或有任何问题，欢迎随时联系我们，体验我们专业的PCB制板解决方案。
