发布时间：2024-11-12 阅读： 来源：管理员
在PCBA生产过程中，确保文件的完整性和准确性至关重要。这些文件不仅是实现高质量生产的基础，更是提高生产效率、降低错误率的关键所在。本文将详细介绍PCBA生产必备文件清单，并说明每个文件在生产中的作用。
1. 原理图（Schematic Diagram）
2. PCB布局文件（PCB Layout File）
3. 元器件清单（BOM，Bill of Materials）
4. 位置坐标文件（Pick and Place File / XY Data）
5. 制造文件（Gerber文件）
6. 装配指导文件（Assembly Drawings and Instructions）
7. 测试计划文件（Testing Procedures and Guidelines）
1. 原理图（Schematic Diagram）
原理图是整个PCBA生产的设计基础，描述了电路功能和元器件之间的连接关系。它用于生产前的初步审查和电气功能的验证。原理图的准确性直接关系到后续生产和调试是否顺利。
重要性: 确保原理图清晰、准确，有助于减少生产阶段的疑问和返工。应特别注意符号和标注的一致性，以避免生产过程中出现误解。
2. PCB布局文件（PCB Layout File）
PCB布局文件展示了电路板的实际物理设计，是生产工艺的重要参考。它用于生成制造和装配程序，指导PCB的制造和焊接。
重要性: 这一文件需符合工艺标准和客户要求，并包含详细的层信息、过孔设计和布线规范，以确保电气性能和生产稳定性。
3. 元器件清单（BOM）
BOM列出了PCBA所需的所有元器件及其详细信息，如型号、规格、封装形式、供应商等。这是生产中物料准备和采购的核心文件。
重要性: BOM的完整性和准确性直接影响物料采购和生产准备。缺失或错误的BOM信息可能导致物料短缺或元器件不匹配，从而延误生产进度。
4. 位置坐标文件（Pick and Place File / XY Data）
该文件包含每个元器件在PCB上的精确位置和旋转角度，是自动化贴片设备（SMT机）进行贴装操作的关键。
重要性: 位置坐标文件的精度会影响元器件的贴装效果和焊接质量。确保文件准确有助于减少贴片过程中出现的偏移和缺陷。
5. 制造文件（Gerber文件）
Gerber文件是用于PCB制造的标准文件格式，包含了各层的详细设计信息，如铜层、阻焊层、丝印层等。
重要性: Gerber文件在生产中用于激光切割和光绘制，直接关系到电路板的物理制造。任何设计上的错误都会导致整个生产批次的报废，故必须仔细检查其完整性和一致性。
6. 装配指导文件（Assembly Drawings and Instructions）
装配指导文件提供了组装和焊接过程中的参考图和说明，确保工人或机器能准确完成装配工作。
重要性: 装配指导文件能帮助生产人员快速理解复杂的组装步骤，提高生产效率并降低错误率。
7. 测试计划文件（Testing Procedures and Guidelines）
为了保证成品的质量和可靠性，测试计划文件详细列出了PCBA的测试步骤和方法，如功能测试和ICT（In-Circuit Test）等。
重要性: 完善的测试文件确保PCBA产品在出厂前能经过全面的功能验证，减少售后故障率，提高客户满意度。
为了保证文件的准确性和完整性，企业应在设计和准备过程中采取以下措施：
- 定期审核：在生产前对文件进行技术审查，确保无遗漏或错误。
- 版本控制：对每次修改进行记录和管理，避免使用过时或错误的文件。
- 团队协作：设计、工程和生产团队紧密合作，确保文件传递过程中的无缝衔接。
作为一家经验丰富的PCBA加工厂，我们在文档管理和生产质量方面具备一流的专业水准。我们提供：
- 全面的技术支持：从文件审查到生产过程中的每个环节，我们提供专业咨询和一对一服务，确保文件无误、生产高效。

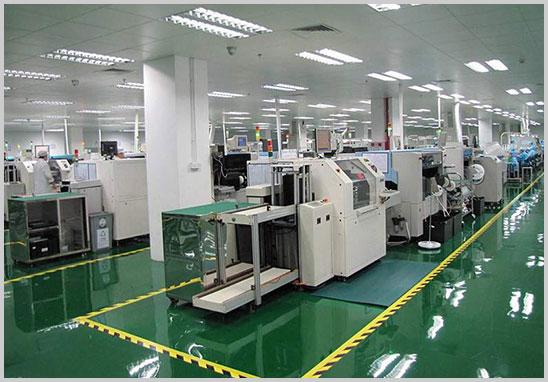

- 先进的生产设备：配备全自动SMT生产线和严格的质量检测系统，确保每一块PCBA产品符合客户要求。
- 快速响应：我们拥有灵活的生产能力，能根据客户需求迅速调整，保障项目按时交付。
- 定制化服务：不仅提供常规的SMT和DIP组装，还支持特殊工艺和小批量试产。
我们的目标是帮助客户简化生产流程、提升产品质量。如有PCBA生产需求，请联系我们，体验专业高效的一站式加工服务。
