发布时间：2025-04-25 阅读： 来源：管理员
作为一家拥有20年PCBA代工代料经验的厂家，深圳宏力捷电子每天都会收到客户关于生产流程的咨询。其中被问到最多的问题之一就是：“为什么必须提供Gerber文件？用设计原图不行吗？” 今天我们就用最通俗的语言，结合行业真实生产场景，带您看懂这份“电子设计密码本”的关键价值。
Gerber文件（扩展名通常为.gbr或.gbx）诞生于20世纪60年代，最初由Gerber Systems公司开发（现由Ucamco公司维护标准）。它就像电路板设计的“国际通用说明书”，用坐标数据和图形代码精确记录以下信息：
- 铜箔走线：每层电路板上导线的位置、宽度
- 钻孔定位：每个孔的位置、孔径大小（区分插件孔与过孔）
- 阻焊层：哪些区域需要覆盖绿油防止短路
- 丝印标识：元器件的编号、方向标识
- 板型轮廓：电路板的外形尺寸和切割路径
根据IPC-2581行业标准，Gerber文件已成为全球PCB制造和PCBA组装厂家的“沟通护照”。就像盖房子需要施工蓝图一样，没有它，再好的设计也无法落地生产。
1. 规避“我以为你知道”的沟通陷阱
我们曾遇到一个典型案例：某客户仅提供PDF图纸，结果生产时发现原设计中存在未标注的盲孔。由于Gerber文件缺失，导致批量生产时出现孔位偏移，直接损失15万元。Gerber文件通过标准化数据格式，避免人工解读图纸时的主观误判。
2. 让贴片机“说同一种语言”
SMT贴片机需要根据Gerber中的坐标文件（如.top/.bot层）精准定位元件。宏力捷的产线实测数据显示：使用完整Gerber文件编程的贴片机，精度误差可控制在±0.01mm内，比人工输入坐标效率提升80%。
3. 工艺优化的数据基石
Gerber中的阻焊层文件（.smt/.smb）直接影响焊接良率。例如在BGA芯片区域，精确的阻焊开窗能避免焊球桥接。我们曾通过分析客户的Gerber文件，提前发现阻焊覆盖不足问题，将某医疗设备的焊接不良率从3.2%降至0.15%。
4. 品质追溯的“数字指纹”

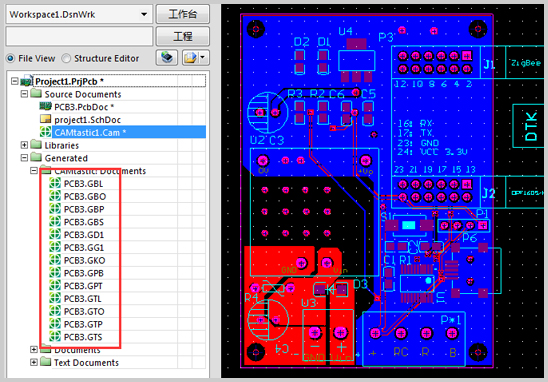

完整的Gerber文件包（建议包含RS-274X格式的10个标准层）可作为生产溯源的基准。当出现批次性问题时，可通过对比设计文件快速定位是物料异常还是制程偏差。
根据IPC-7351B标准，建议至少包含以下6类文件：
| 文件类型 | 作用说明 | 常见问题案例 |
| 顶层/底层线路图 | 导电图形的精准坐标 | 某客户漏传内层文件，导致电源层短路 |
| 钻孔文件（.drl） | 区分通孔/盲孔/埋孔 | 未标注金属化孔属性，插件元器件脱落 |
| 阻焊层文件 | 控制绿油开窗区域 | USB接口未开窗导致焊盘被覆盖 |
| 丝印层文件 | 显示元件标识和极性标记 | 二极管方向标识缺失引发反向焊接 |
| 板边文件（.gm1） | 定义PCB外形和V-cut位置 | 未标注拼板方式，分板时损坏电路 |
| 装配图文件 | 标注元器件位号与方向 | 芯片1脚标识错误导致整批功能失效 |
作为通过ISO9001和IATF16949认证的厂家，宏力捷电子建立了三重Gerber审核机制：
1. 智能DFM分析系统：自动检测线距/孔径是否符合生产能力
2. 工艺工程师人工复核：针对高频/高密板提出叠层优化建议
3. 客户确认闭环：通过3D仿真图直观展示设计还原度
如果您正在寻找能精准解读设计意图的PCBA代工厂，欢迎联系宏力捷电子。我们提供从Gerber文件解析、DFM优化到量产交付的全流程服务，用20年经验为您的产品品质保驾护航！
