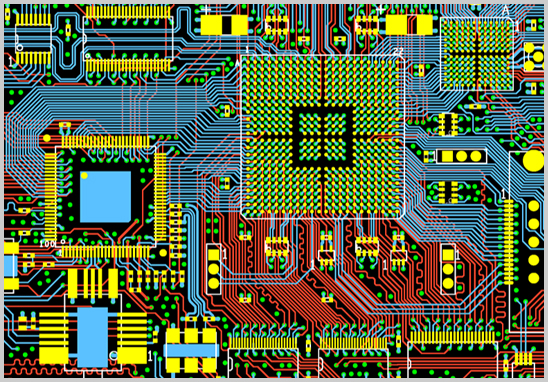

深圳电路板设计公司

宏力捷是专业深圳电路板设计公司，公司拥有平均超过10年工作经验的专业PCB设计团队，可承接多层、高精密/BGA封装以及盲孔/埋孔的PCB设计画板服务，客户只需提供原理图，我们可完成电路板布局、建立BOM表、搜寻供应商及购料、样品制作等一站式服务。

电路板设计能力

最高信号设计速率：10Gbps CML差分信号；

最高PCB设计层数：40层；

最小线宽：2.4mil；

最小线间距：2.4mil；

最小BGA PIN 间距：0.4mm；

最小机械孔直径：6mil；

最小激光钻孔直径：4mil；

最大PIN数目：；63000+

最大元件数目：3600；

最多BGA数目：48+。

电路板设计需提供资料

1、原理图：可以产生正确网表（netlist）的完整电子文档格式；

2、机械尺寸：提供定位器件的具体位置、方向标识，以及具体限高位置区域的标识；

3、BOM 清单：主要是为了确定、检查原理图上器件指定封装信息；

4、布线指南：对于特殊信号具体要求的描述，以及阻抗、叠层等的设计要求。

电路板设计可输出资料

PCB源文件、Gerber文件、装配文件、钢网文件、结构文件等

电路板设计服务流程

1. 客户提供原理图咨询PCB设计；

2. 根据原理图以及客户设计要求评估报价；

3. 客户确认报价，签订合同，预付项目定金；

4. 收到预付款，安排工程师设计；

5. 设计完成后，提供文件截图给客户确认；

6. 客户确认OK，结清余款，提供PCB设计资料。
