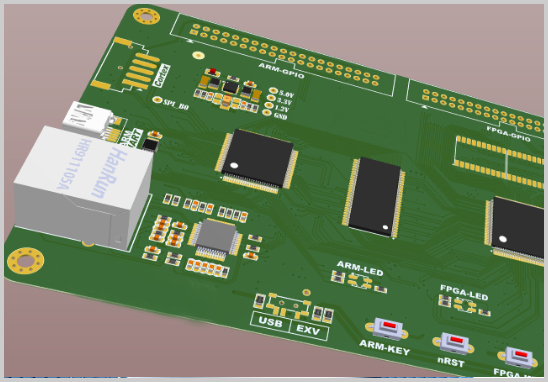

很多电子企业研发人手紧张，或遇到高速、高密度板卡设计的短板，会选择把PCB设计外包。但外包并非“把原理图丢出去就行”：设计一旦不合理，轻则反复改板、延误上市，重则量产良率低、返工成本高。下面从客户视角，梳理选择PCB设计外包公司时应重点考察的能力。

一、先明确：你的项目属于哪一类？

选型前先理清需求，才能对症筛选：

- 板卡复杂度：普通双层/四层板，还是多层、高精密、BGA封装、盲孔/埋孔板？

- 信号类型：是否涉及高速信号、射频、大电流或电源完整性要求？

- 交付范围：只需画板，还是需要延伸到BOM整理、打样、贴片和批量生产？

- 行业要求：消费电子、工业控制、汽车电子、医疗设备对可靠性和认证的要求差别很大。

二、6项核心能力，逐项考察

1. 复杂板卡的设计经验

重点看对方是否做过与你相近的项目：层数、线宽线距、BGA间距、HDI盲埋孔工艺等。建议要求提供同类型案例（可脱敏），并询问阻抗控制、叠层设计、高速布线、EMC与散热处理的具体做法。

2. DFM（可制造性）意识

好的设计不只是“连通”，更要“能造、好造、造得稳”。DFM需要同时考虑：焊盘和封装是否符合制造与贴片要求（封装设计可参考IPC-7351）、最小线宽间距和孔径是否在工厂工艺能力内、元件间距是否便于SMT贴装与检修、是否预留测试点和工艺边。缺乏工厂经验的纯设计团队，常在这一环节留下隐患。

3. 设计规范与标准

可询问对方遵循哪些行业规范，例如通用PCB设计标准IPC-2221、电子组件验收标准IPC-A-610等（来源：IPC国际电子工业联接协会）。同时了解其内部设计评审流程：是否有原理图评审、布局评审、布线后DRC检查和设计复核。

4. 供应链与元器件选型能力

BOM合理性直接影响成本和交期。要考察对方能否：核对封装与器件型号、提示停产（EOL）或缺货风险、推荐可替代料、评估采购周期。具备供应商资源的团队，能在设计阶段就规避“画好板却买不到料”的问题。

5. 打样与量产衔接能力

这是很多客户忽略的关键点。设计公司若不了解生产，容易出现“样板能用、量产出问题”。建议确认：能否提供完整的设计文件（Gerber、钻孔、坐标、BOM、装配图）？能否协助PCB打样与PCBA试产？出现问题能否快速定位到设计还是工艺？设计与制造一体化的服务商，沟通链路最短。

6. 沟通、保密与交付管理

- 沟通机制：是否有固定对接人，能否定期同步进度。

- 保密措施：是否签订NDA，文件如何管理。

- 交付与修改：明确交付物清单、修改次数、验收标准和后续技术支持。

- 周期与报价：报价是否清晰，是否按板卡复杂度、层数、引脚数量等透明核算。

三、常见误区

1. 只比价格：低价可能对应缺少评审、缺少DFM检查，后期改板成本更高。

2. 只看软件：Altium Designer、Cadence Allegro、PADS等软件只是工具，经验才是关键。

3. 忽视文件交付：文件不规范会导致打样出错，可参考同类文章了解Gerber文件检查要点。

4. 设计与制造割裂：设计、打样、贴片分属不同公司，问题出现时易互相推诿。

四、快速自查清单

- 是否有同类板卡案例？

- 是否有设计评审与DRC/DFM检查流程？

- 是否能提供BOM与元器件风险提示？

- 是否具备打样、PCBA试产与批量生产衔接能力？

- 是否签订NDA并明确交付标准与售后？

五、宏力捷电子：从设计到量产的一站式服务

深圳宏力捷电子拥有20余年PCBA加工经验，配备多条SMT、DIP生产线，提供PCB设计、电路板制造、元件采购、组装、焊接、测试到成品交付的一站式PCBA代工代料服务。

- PCB设计：可承接多层、高精密/BGA封装以及盲孔/埋孔PCB设计画板。

- 只需提供原理图：我们完成电路板布局、建立BOM表、搜寻供应商及购料。

- 打样与量产：样品制作及PCBA批量生产，设计与制造紧密衔接，降低改板和返工风险。

- 代工代料：一站式采购与加工，帮助客户缩短周期、减轻管理负担。

如您有PCB设计、打样或PCBA代工代料需求，欢迎联系宏力捷电子获取评估与报价。
