设备突然故障，打开机箱一看，主板损坏严重，可原厂图纸早已遗失，供应商也联系不上——这是很多工厂设备维护、电子产品维修人员都遇到过的难题。其实，遇到"电路板损坏没有图纸"的情况，并非只能报废整机，PCB实物抄板重新制作是行业内成熟且被广泛采用的解决方案。

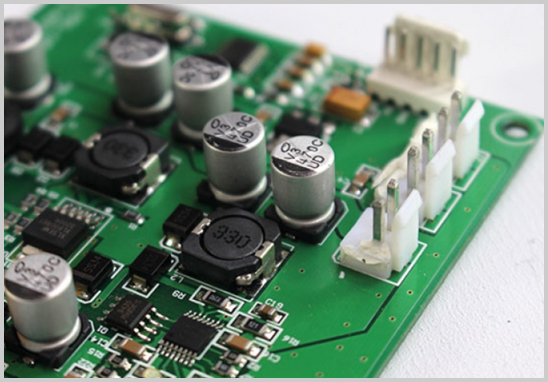

什么是PCB实物抄板

PCB抄板，又称电路板反向设计，是指以实物电路板为样本，通过扫描、测绘、逆向分析等技术手段，还原出该电路板的电气原理图和PCB文件，再进行打样、生产，最终复刻出功能一致的电路板。这一技术常用于设备维修、备件生产、老旧产品升级改造、样机快速复刻等场景，是电子制造行业解决"无图纸难题"的核心手段。

电路板损坏没有图纸时，抄板能解决哪些问题

- 设备维修与备件储备：进口设备、老旧产线设备一旦主板损坏，原厂配件停产或价格高昂，通过抄板可自行复刻备用板，缩短停机时间；

- 产品迭代升级：在原有电路板基础上，抄板还原后可进行元器件替代、性能优化，实现"以旧换新"；

- 小批量打样验证：只有实物样品、无设计资料时，抄板可作为二次开发或工艺验证的基础；

- 多来源采购备份：为避免单一供应商断供风险，企业可通过抄板建立自有图纸资料，实现多渠道生产。

PCB抄板的核心流程

一套完整、专业的抄板流程通常包括以下步骤：

1. 外观拍照与元器件标注：对电路板正反面高清拍照，记录元器件位号、型号、封装信息；

2. 多层板层间分离：对于多层板，需要逐层研磨或化学分离，扫描每层线路走向；

3. 孔位与线路测绘：通过专业设备扫描过孔、焊盘及走线，生成精确的线路图；

4. 原理图反推还原：结合线路测绘结果与元器件功能，反推出电路原理图；

5. PCB文件重新绘制：使用EDA软件重新绘制Gerber文件，还原叠层结构与阻抗参数；

6. 打样验证与调试：完成PCB制作后进行上件、通电测试，确保功能与原板一致。

每一环节都对团队的实战经验要求较高，尤其是老化元器件丝印模糊识别、BGA/QFN等高密度封装的引脚测绘，往往决定了抄板成功率的高低。

常见的抄板类型与相关需求

除了基础的单双面板抄板，行业内还存在多种细分需求：

- 多层板抄板：4层、6层甚至更高层数的工控板、通信板，涉及层间信号线复杂走线还原；

- 高密度封装抄板：BGA、QFN、CSP等无引脚外露封装，测绘难度大，依赖专业拆焊与显微检测设备；

- 老旧设备主板复刻：适用于生产线、检测仪器、军工工控等长期服役设备的备件生产；

- PCBA整板克隆：不仅还原PCB线路，还包含元器件选型、BOM清单整理与整机组装。

需要特别说明的是，PCB抄板应基于合法用途开展，例如自有产品的备件复刻、已获授权的逆向工程需求等，避免涉及第三方专利或版权纠纷，建议在合作前与抄板服务商确认用途合规性。

影响抄板质量的关键因素

抄板并非简单"照葫芦画瓢"，其还原精度直接影响后续PCB制作与整机运行的稳定性。选择合作方时建议重点考察：是否具备多层板拆解与测绘经验、是否有自有PCB生产及SMT贴片能力（可减少外协环节误差）、以及是否提供打样后的通电测试与问题排查服务。

我们的服务能力

深圳宏力捷电子拥有20余年电路板抄板实战经验的专业团队，覆盖单双面板、多层板、高密度封装等各类抄板需求，抄板成功率行业领先。依托自有PCB板厂、SMT贴片厂，我们可提供从电路板抄板、原理图还原、PCB制作，到元器件采购、SMT/DIP焊接加工、整板组装测试的一站式电路板抄板打样服务，帮助客户在设备损坏无图纸的情况下，快速完成电路板复刻与生产交付，减少停机损失，缩短产品迭代周期。

如果您正面临"电路板损坏没有图纸"的困扰，欢迎联系我们，让专业团队为您提供从抄板到量产的全流程解决方案。
