PCB设计中的走线布局是非常关键的步骤，它直接影响电路性能和 EMC（Electromagnetic Compatibility）特性。深圳宏力捷电子是专业PCB设计公司，可承接多层、高精密/BGA封装以及盲孔/埋孔的PCB设计画板服务，客户只需提供原理图，我们可完成电路板布局、建立BOM表、搜寻供应商及购料、样品制作等服务。

以下是一些常用的PCB设计走线技巧：

1. 层次规划： 在设计之前，规划好 PCB 的层数。多层 PCB 可以提供更多的走线空间和地平面，有助于减小信号层间的串扰。

2. 信号分类： 对信号进行分类，例如将模拟信号、数字信号和电源信号分开。不同类型的信号应该尽可能分布在不同的层上，以减小干扰。

3. 地平面规划： 使用连续的地平面可以降低信号层间的串扰，提高电路的抗干扰能力。地平面应该尽可能覆盖整个 PCB，并避免断开。

4. 差分对： 对于差分信号（如 USB、HDMI、以太网等），要保持它们的差分对布线，以最小化串扰。差分对的两个信号要尽可能靠近，且它们的路径长度应该尽量相等。

5. 阻抗匹配： 对于高频信号，要注意保持信号线的阻抗匹配，以防止信号反射和损耗。使用适当的宽度和间距，或者添加阻抗匹配的网络。

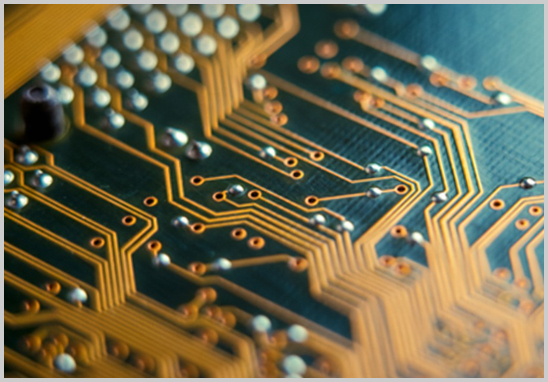

6. 信号走线方向： 尽量避免信号线的急转弯和直角，这样可以减小信号的辐射和损耗。使用45度角或曲线，尽量保持走线平滑。

7. 高频信号走线： 对于高频信号，要尽可能短、直接地连接到相应的元件。减小走线长度可以降低传输线上的信号损耗。

8. 电源分布： 电源线应该足够宽以降低电阻，且要避免和敏感信号线平行走线，以减小电磁干扰。

9. 绕过电容： 在电源线附近放置绕过电容，以减小电源噪声传播到其他部分的可能性。

10. 测试点： 在需要测试的关键点上添加测试点，以便在调试和维护过程中更容易诊断问题。

11. 距离规划： 避免将高频和低频信号线靠得太近，以减小互相之间的干扰。

12. 规避敏感区域： 尽量避免将信号线穿越敏感元件、射频（RF）区域或模拟/数字转换器（ADC/DAC）的附近。

13. 参考设计规范： 遵循 PCB 厂商的设计规范，特别是有关最小走线宽度、间距、最小孔径等方面的要求。

14. 使用 EDA 工具： 利用电子设计自动化（EDA）工具进行布线，这些工具可以帮助进行规则检查、仿真和优化。

15. 热管理： 对于高功率元件，要考虑散热问题，确保有足够的散热电流路径和散热器。

以上这些技巧是通用的，具体的情况可能需要根据项目的要求和PCB的特殊性进行调整。在PCB设计中，不断的实践和经验积累也是非常重要的。
