在PCB设计中，放电齿是一种特殊的设计元素，其主要作用是在开关电源浪涌测试或ESD（静电放电）测试时，有效地防止共模电感两端的高压引起的飞弧，并降低对周围器件的影响。深圳宏力捷电子是专业PCB设计公司，可承接多层、高精密/BGA封装以及盲孔/埋孔的PCB设计画板服务，客户只需提供原理图，我们可完成电路板布局、建立BOM表、搜寻供应商及购料、样品制作等服务。

以下是对放电齿在PCB设计中作用的详细解释：

1. 定义和结构：

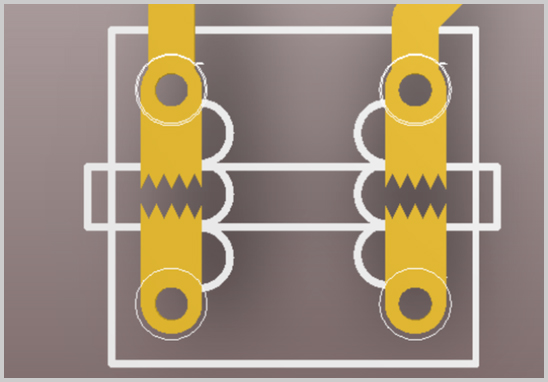

放电齿是一对指向彼此相对的锐角的三角形，其中一个三角形接地，另一个接到信号线。这些三角形由PCB布线过程中使用的铜箔层形成，需要设置在PCB板的顶层，且不能被防焊涂料所覆盖。指尖间距最大为10mil，最小为6mil。

2. 防止飞弧和灭弧效果：

在开关电源浪涌测试或ESD测试中，共模电感两端可能产生高压，导致飞弧现象。通过在这些电感两端加入放电齿，可以防止飞弧的发生。放电齿的设计使得电感通过两放电尖端进行放电，从而有效地灭弧，减少了对周围器件的损害。

3. 防雷器件的替代方案：

通常情况下，防雷器件是防止电路板受到ESD或浪涌干扰的有效手段，但成本较高。放电齿作为一种替代方案，能够在没有额外成本的情况下，在PCB设计中达到类似的效果。它起到限制共模电感两端电压的作用，减轻了对周围器件的影响。

4. 防止积碳和短路：

需要注意的是，由于放电齿是通过空气形式的放电间隙实现的，只能在偶发ESD环境中使用。在常发生ESD的环境中，由于常常的放电，可能会在放电齿的两个三角点上产生积碳，最终导致放电间隙上短路，引起信号线的永久对地短路，进而导致系统故障。

5. 无需额外成本的设计：

放电齿的设计不需要额外的成本，它可以直接在PCB设计中考虑和添加。通过在绘制PCB板时添加放电齿，设计师可以有效地提高电路板的耐ESD性能，减少因静电放电而导致的损害。

总的来说，放电齿是一种在PCB设计中简单而有效的解决方案，用于控制ESD和浪涌干扰，提高电路板的可靠性和稳定性。设计师在考虑使用放电齿时需要根据具体应用场景仔细权衡其优缺点。
