PCB Layout设计是电子产品设计中至关重要的一环，决定了电路板的性能和可靠性。在进行PCB Layout设计时，需要经过一系列有序的步骤，确保最终的电路板符合设计要求并能够正常工作。

以下是PCB Layout设计的主要步骤：

一、设计准备

在进行PCB Layout设计之前，需要进行一系列准备工作，以确保设计的顺利进行。这包括对原理图进行详细的分析和DRC（Design Rule Check）检查，以发现潜在的设计错误。同时，需要建立标准元件库和特殊元器件，以便在布局过程中使用。印制板设计文件也需要建立，并进行必要的转网表操作。

二、网表输入

转换好的网表是PCB Layout设计的基础，包含了电路中各元件之间的连接关系。在这一步骤中，需要将网表输入到设计工具中，为后续的布局和布线做好准备。

三、规则设置

根据成品规格书的要求，设计者需要设定一系列规则，包括线宽、线距、层定义、过孔、全局参数等。这些规则将在后续的设计过程中起到指导和限制的作用，确保电路板的性能和可靠性。

四、手工布局

手工布局是PCB设计的关键步骤之一。在这个阶段，设计者需要根据印制板安装结构尺寸要求绘制边框，并参照原理图和机构进行元件的布局。布局的合理性直接影响到电路板的性能和散热效果。设计者在这个阶段还需要仔细检查布局，确保各元件之间的间距和位置符合要求。

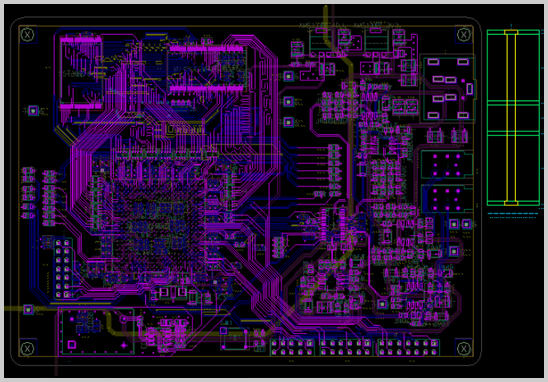

五、手工布线

手工布线是在布局的基础上进行的，设计者需要根据原理图进行预布线，检查布线是否符合电路模块的要求。在这个阶段，可能需要多次修改布线，确保电路的连通性和稳定性。自动布线是在原理图和规则设置无误的前提下进行的，能够提高效率，但需要谨慎使用，以免引入不必要的错误。

六、检查完善

完成手工布线后，需要对整个电路板进行检查和完善。这包括铺铜和补铜操作，以确保电路的良好导电性能。设计者还需要进行连线、连通性、间距、孤岛和文字标识等方面的检查，并对发现的问题进行及时修改，以确保PCB布局的质量和可靠性。

七、CAM输出

经过检查无误后，设计者需要生成底片，为PCB制作做好最后的准备。CAM输出是将设计文件转化为底片的过程，标志着PCB Layout设计的正式完成。

在整个PCB Layout设计的过程中，设计者需要充分发挥创造力和经验，同时严格按照设计流程进行，以确保最终的电路板符合设计要求，能够稳定可靠地工作。这一系列步骤的有序进行，是保障PCB设计成功的关键。
