PCB设计工程文件是指依据PCB原理图来设计PCB形成的设计文件，可用于生产制造。在PCB设计中，涉及到多个文件类型，每种文件都承载着特定的信息，为PCB的生产制造提供了必要的数据支持。

PCB设计工程文件主要包括以下四个方面：

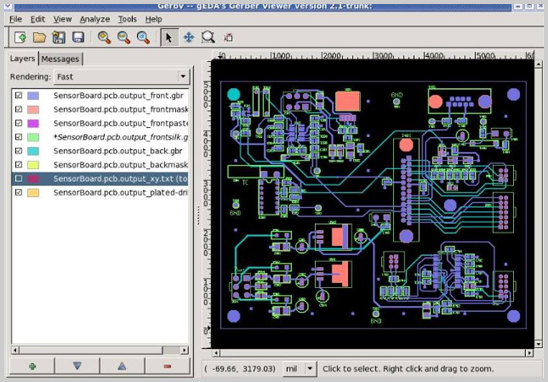

1. Gerber文件：Gerber文件是向PCB板厂提供的用于制造PCB的文件。其中包括走线层、绿油开窗层、丝印层和钻孔层等。走线层包含了板子上的走线、焊盘、铜皮以及过孔等信息。绿油开窗层标识了需要露铜的区域。丝印层包含了需要标识的信息，如元件编号、极性标志等。钻孔层则包含了板子上的钻孔信息。

2. 钢网文件：钢网文件是向钢网厂提供的用于制造钢网的文件。钢网是在贴片过程中覆盖在PCB上的有开孔的钢板，用于刷锡膏。钢网文件包括Paste mask Top和Paste mask Bottom两个文件。

3. 坐标档：坐标档是向贴片厂提供的用于贴片的文件。它包含了元件的型号、中心坐标位置、旋转角度等信息。坐标档文件包括Top SMT和Bottom SMT两个文件。

4. 位置图：位置图是为维修人员提供的文件，用于指示元器件的位置。它包括元器件编号、外框、极性等信息。位置图文件包括Top和Bottom两个文件。

这些工程文件可以使用不同的软件进行打开和编辑：

- 对于AD软件，可以打开.PrjPcb、.SchDoc、.PcbDoc等文件。

- Cadence软件可以打开.opj、.brd、.pad等文件。

- PADS软件可以打开.SchDoc、.PcbDoc等文件。

- KICAD软件可以打开.pro、.sch、.kicad_pcb等文件。

为了生成PCB的生产制造文件，需要进行以下步骤：

1. 导出Gerber文件，以便向PCB板厂提供制造所需的数据。

2. 导出钢网文件，以便向钢网厂提供制造所需的数据。

3. 导出坐标文件，以便向贴片厂提供贴片所需的数据。

4. 可选地，生成装配图，以方便DIP生产。

通过提供这些工程文件，可以确保PCB的设计与制造之间的顺畅交流，从而高效地完成整个生产制造流程。深圳宏力捷电子是专业PCB设计公司，可承接多层、高精密/BGA封装以及盲孔/埋孔的PCB设计画板服务，客户只需提供原理图，我们可完成电路板布局、建立BOM表、搜寻供应商及购料、样品制作等服务。
