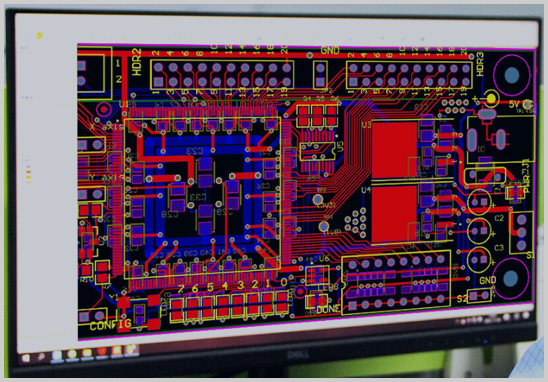

在PCB设计过程中，测试点的设计是非常重要的，它们用于测试电路板上的零件是否符合规格和焊性，确保电路板的质量和可靠性。深圳宏力捷电子是专业PCB layout设计公司，可承接多层、高精密/BGA封装以及盲孔/埋孔的PCB设计画板服务，客户只需提供原理图，我们可完成电路板布局、建立BOM表、搜寻供应商及购料、样品制作等服务。

以下是关于PCB设计中测试点的一些重要内容：

1. 什么是PCB测试点？

PCB测试点是用来测试电路板上的零件是否符合规格和焊性的特殊区域。它们通常包括焊盘或者过孔。

2. 为什么需要设计测试点？

PCB上的零件繁多，而它们的质量和焊接情况直接关系到整个电路板的性能和可靠性。通过在设计阶段添加测试点，可以在制造之前对电路板进行有效的测试，从而发现并解决潜在的问题，确保产品质量。

3. 测试点的放置位置和方法

在设计PCB时，应该在需要放置测试点的地方加入测试点的电路符号，并将其与焊盘或者过孔等封装相结合，以确保测试点的准确放置和可靠性连接。测试点的位置应该考虑到便于测试，同时也要避免与其他元件的干扰。

4. 测试点的尺寸和间距

测试点的尺寸和间距需根据具体要求进行设计。一般来说，测试点的直径不小于0.4mm，相邻测试点的间距最好在2.54mm以上，但不要小于1.27mm。此外，测试点的大小、间距及布局还应与所采用的测试设备有关要求相匹配。

5. 工艺设计要求

在设计测试点时，还需考虑到工艺设计要求，包括测试点距离PCB边缘的距离、不被阻焊剂或文字油墨覆盖、测试点焊盘的材质和处理等。

总结

PCB设计中的测试点设计是确保电路板质量和可靠性的重要环节。通过合理设计测试点的位置、尺寸和间距，以及考虑到工艺要求，可以有效地进行电路板测试，提高产品的制造效率和质量水平。
