如何在PCB设计中处理信号跨分割?

发布时间:2024-03-04 阅读: 来源:管理员

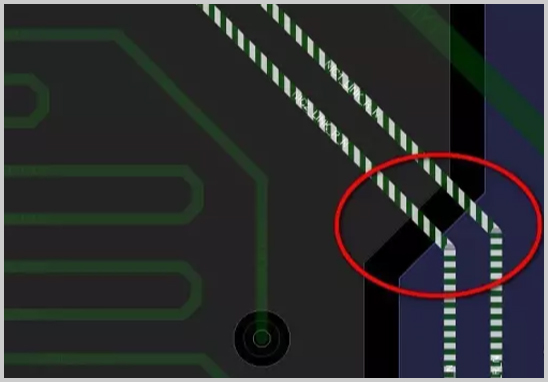

在PCB设计中,电源平面和地平面的处理至关重要,尤其是在高速数字信号系统中。不当的电源平面或地平面分割会导致所谓的“信号跨分割”现象,这种现象会对信号的完整性造成严重影响。信号跨分割主要发生在信号走线时跨越不同的电源平面,这会引起阻抗不连续,从而导致信号反射、串扰和时序问题。




以下是处理PCB设计中信号跨分割的几种方法:

1. 优化电源平面设计

确保电源平面的连续性是避免信号跨分割的首要步骤。尽量减少电源平面的分割,并通过合理的布局和连接策略优化电源平面的设计。这有助于减少阻抗不连续的发生,从而提高信号的传输质量。


2. 使用去耦电容

去耦电容是减少电源噪声和提高信号完整性的有效手段。在信号线附近合理布置去耦电容,可以吸收电源平面上的噪声,减少信号跨分割引起的干扰。选择适合的去耦电容并正确放置它们,对于提升信号的稳定性至关重要。


3. 优化布线

在PCB设计过程中,应尽量简化信号线的布局,避免不必要的长线和复杂弯曲。保持信号线与电源平面之间的适当距离可以有效减少串扰和电磁干扰。此外,合适的线宽和线间距对于减少串扰同样重要。


4. 多层板设计

多层板设计提供了更多的灵活性,以优化电源和信号的分布。通过将电源平面和信号层以合理的方式叠加,可以有效避免信号跨分割的问题。这种设计不仅有利于提高系统的稳定性和可靠性,还可以优化PCB的空间布局。


5. 增加过孔

在必须跨越不同电源平面的地方,通过增加过孔来改善电气连接是一个有效的解决方案。合理的过孔设计(包括位置、数量和直径)可以大大减少信号的反射和串扰,提高信号的完整性。在设计过程中,特别是在信号线的起点和终点处增加过孔,可以确保信号的顺畅传输。


在高速数字信号系统的PCB设计中,妥善处理信号跨分割至关重要。通过优化电源平面设计、合理使用去耦电容、优化布线策略、采用多层板设计以及增加过孔,可以有效避免信号跨分割带来的负面影响。这些策略不仅有助于提高信号的稳定性和可靠性,还能优化整体的系统性能。正确应用这些方法,可以在设计阶段避免许多潜在的问题,确保高速数字信号系统的高效和稳定运行。
