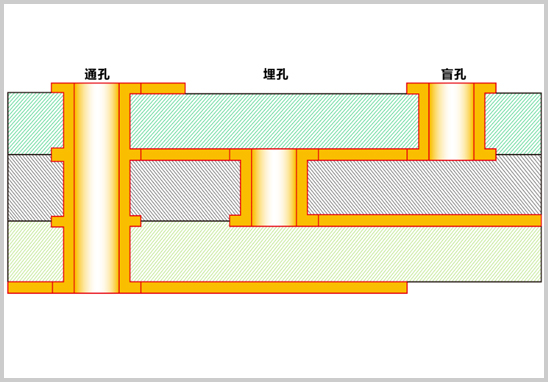

在印制线路板（PCB）设计和制造中，通孔、盲孔和埋孔是连接不同层面的关键要素。它们在PCB设计和制造过程中扮演着不同的角色，了解它们的区别和特点对于确保PCB的质量和性能至关重要。

1. 通孔（Through Hole）

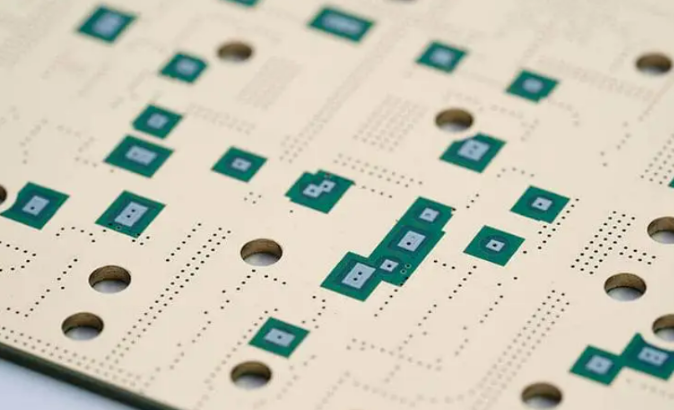

通孔是穿过整个PCB的孔，从顶层一直打通到底层。通孔的制造工艺成熟、成本低，因此在传统PCB设计中被广泛使用。它通常用于将元件的引脚与PCB的另一面连接起来，或者在多层板中实现不同层之间的导通。

制造工艺： 通孔通常是通过钻孔机在PCB上直接钻出来的，孔径相对较大，可以在孔内壁上形成一层导电的金属镀层，从而实现不同层之间的电气连接。

应用场景： 通孔多用于插件元件的安装，例如电阻、电容、电感等需要通过引脚插入PCB进行焊接的元件。在多层PCB中，通孔也常用于实现不同信号层之间的连接。

设计考虑： 在设计通孔时，需要考虑孔径大小、孔的位置布局以及孔的金属化处理等因素，以确保良好的焊接质量和电气连接。

2. 盲孔（Blind Hole）

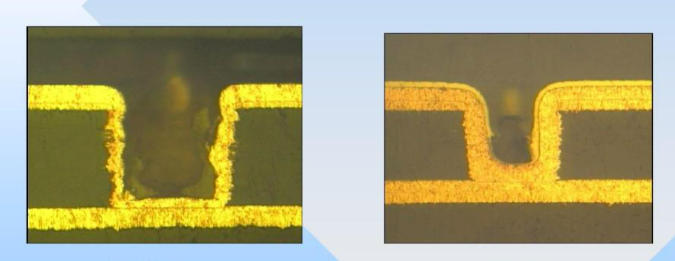

盲孔是只连接PCB表面层和内部某一层的孔，不穿透整个PCB。盲孔的实现需要更精确的制造工艺，因此在高密度、高性能的PCB设计中更为常见。

制造工艺： 盲孔通常是通过激光钻孔或者机械钻孔后再进行层压的方式实现的。激光钻孔可以实现更小的孔径和更高的精度，但成本相对较高；机械钻孔则成本较低，但孔径和位置精度可能稍逊一筹。

应用场景： 盲孔主要用于实现高密度PCB中的层间连接，特别是在需要严格控制阻抗和信号完整性的高速信号传输线路中。

设计考虑： 在设计盲孔时，需要特别注意孔的深度和孔径的控制。由于盲孔只连接到内部某一层，因此需要精确计算层压的参数，以确保良好的信号传输质量。

3. 埋孔（Buried Hole）

埋孔是连接PCB内部任意两层之间的孔，不穿透到PCB表面。埋孔是实现高密度、高性能PCB设计的关键技术之一，但制造成本相对较高。

制造工艺： 埋孔的制造工艺与盲孔类似，但更为复杂。通常需要先钻孔、层压，然后再进行内部的金属化处理。

应用场景： 埋孔主要用于实现多层PCB内部的复杂连接，特别是在需要高密度布线和高频信号传输的场合。

设计考虑： 在设计埋孔时，除了要考虑孔径、孔的位置和深度等因素外，还需要特别注意内部导电层的布局和走线。

通孔、盲孔和埋孔各有其独特的应用场景和优势。在选择使用哪种孔时，需要根据具体的电路设计要求、制造成本以及产品性能需求进行综合考虑。

设计和制造的关键考虑因素：

1. 明确设计需求：在开始设计之前，要明确PCB的工作频率、信号完整性要求以及布线密度等关键参数。

2. 权衡成本与性能：在设计时需要权衡成本与性能之间的关系，选择最适合的孔类型。

3. 与制造商密切沟通：与PCB制造商密切沟通，确保设计方案的可实现性和可制造性。

通过深入了解PCB中的通孔、盲孔和埋孔，我们可以更加合理地选择适合的孔类型，从而设计出既满足性能要求又经济高效的印制线路板。随着电子技术的不断发展，未来我们将看到更多创新的孔技术和制造工艺涌现，为电子产品的设计和制造带来更多可能性。
