在电子制造领域，PCB（印刷电路板）是不可或缺的基础组件，而PCB的表面处理工艺对于其性能和可靠性有着至关重要的影响。沉金工艺和喷锡工艺是两种常见的PCB表面处理工艺，它们各有特点和优势，但也存在不同的局限。对于电子设备厂家的采购人员来说，在选择PCB板时，理解这两种工艺的差异和适用场景是至关重要的。

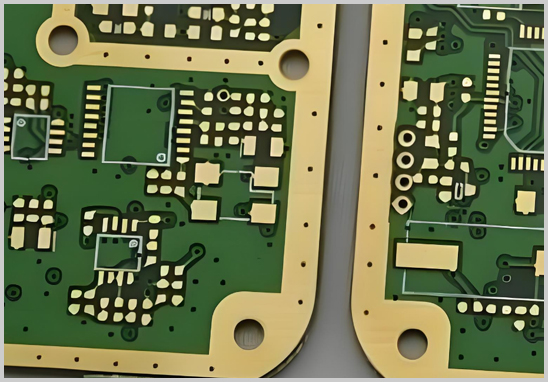

一、沉金工艺的特点及应用

沉金工艺，也被称为化学镍金工艺，是通过化学氧化还原反应在PCB表面生成一层金属镀层。此镀层通常由镍和金组成，提供了极佳的导电性和耐腐蚀性。沉金工艺的主要特点包括：

1. 平整的表面：沉金工艺能够形成非常平整、均匀的金属表面，这对于后续的SMT（表面贴装技术）贴装非常有利，可以提高焊接的精度和可靠性。

2. 高耐腐蚀性：由于金属膜上形成了一层极薄的氧化物保护膜，沉金工艺的PCB板具有极高的耐腐蚀性，能够长时间保持电路板的表面光洁度和电气性能。

3. 适用于高精度要求：沉金工艺特别适合高密度和超小型表贴工艺，能够解决细小焊盘难以被吹平整的问题，非常适合BGA焊接等高精度要求的应用。

然而，沉金工艺也存在一些局限性，最主要的是成本较高，因为该工艺需要使用含有重金属的化学溶液，并且工艺相对复杂。此外，沉金过程中金丝的生成也可能造成微短路的风险。

二、喷锡工艺的特点及应用

喷锡工艺，也被称为热风整平技术，是在PCB表面涂覆一层锡铅合金以防止铜面氧化的工艺。它的主要特点包括：

1. 成本效益高：相对于沉金工艺，喷锡工艺的成本更低，更适合大规模生产，尤其适用于对成本敏感的电子产品。

2. 良好的焊接性能：喷锡层较厚，提供了良好的焊接基础，特别是对于宽线和大焊盘板子，喷锡工艺能够确保焊接的可靠性。

3. 广泛应用：喷锡工艺适用于多种类型的PCB，尤其在一般信号传输的PCB中应用广泛。

但是，喷锡工艺也存在一些不足。首先，锡层较易氧化，耐腐蚀性不如金层；其次，涂覆层可能不够平坦，会影响SMT贴装质量；最后，喷锡板的待用寿命相对较短，不适合长期存储。

三、如何选择沉金工艺或喷锡工艺

在选择沉金工艺或喷锡工艺时，电子设备厂家的采购人员需要考虑以下几个方面：

1. 产品性能要求：如果产品需要高导电性、耐腐蚀性和长期稳定性，沉金工艺是更好的选择。而对于一般信号传输和对耐腐蚀性要求不高的应用，喷锡工艺则更为经济实用。

2. 成本预算：沉金工艺的成本相对较高，适合用于高端产品或对性能有严格要求的应用。而喷锡工艺则更适合成本敏感型产品。

3. 应用环境：在恶劣环境下工作的电子设备，如高温、高湿等环境，沉金工艺的耐腐蚀性更能保证设备的长期稳定运行。而在一般环境下，喷锡工艺则能满足基本要求。

四、总结

沉金工艺和喷锡工艺各有其优势和适用场景。在选择时，应根据产品的具体需求、成本预算和应用环境来综合考虑。对于需要高精度、高耐腐蚀性和长期稳定性的产品，沉金工艺是首选；而对于成本敏感或对耐腐蚀性要求不高的产品，喷锡工艺则是一个经济实惠的选择。在电子制造行业不断发展变化的今天，了解并合理利用这两种工艺，将有助于提升产品质量和降低生产成本。

通过对沉金和喷锡工艺的深入理解，电子设备厂家可以更好地做出决策，确保产品在性能和成本之间达到最佳平衡，从而在激烈的市场竞争中占据有利位置。
