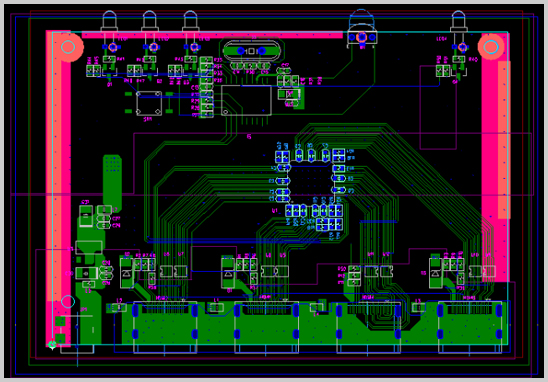

为什么PCB设计阶段决定80%的成本？

在电子产品开发中，PCB成本并不仅仅由加工厂决定，而是在设计阶段就已基本锁定。根据行业DFM（Design for Manufacturability，可制造性设计）经验：

- PCB设计阶段决定约 70%~80%制造成本

- 错误设计将导致：

  - 板层增加

  - 工艺复杂度提升

  - 良率下降

  - 返工及延误成本

因此，从设计端优化，是降低PCB整体成本的核心路径

层数优化：避免“过度设计”

1. 层数对成本的直接影响

PCB层数每增加一层，成本通常增加 10%~30%（视结构而定）

常见误区：

- 过度预留信号层

- 电源层/地层设计冗余

- 高频板盲目使用多层结构

2. 优化建议

- 优先采用4层替代6层（若信号完整性允许）

- 合理规划电源/地层（避免重复铺铜）

- 使用叠层仿真工具进行SI/PI分析

工程实践：

- 普通工业控制板：4层即可满足

- 中速数字电路：优先6层而非8层

材料选择：性能与成本的平衡

1. 常见PCB材料成本对比

2. 降本关键策略

- 非高频电路避免使用高频板材

- 合理选择TG值（无需盲目高TG）

- 优先选用通用板材（供应链成熟）

材料选型建议遵循：

“够用即可，而非最好”

工艺优化：决定加工难度与良率

1. 影响成本的关键工艺

- 盲孔/埋孔（HDI）

- BGA间距设计

- 线宽线距

- 表面处理（喷锡、沉金等）

2. 工艺降本方法

（1）减少盲孔/埋孔使用

- HDI结构成本可增加 30%~200%

- 可通过优化布局减少层间跳转

（2）放宽设计规则（在可行范围内）

- 线宽≥4mil，线距≥4mil（常规工艺）

- 减少激光钻孔需求

（3）合理选择表面处理

- HASL（喷锡）：成本最低

- ENIG（沉金）：成本高但可靠性好

非高可靠场景优先喷锡

PCB设计+PCBA一体化降本策略

仅优化PCB还不够，PCBA阶段同样影响总成本

1. BOM优化

- 选用通用器件（避免冷门料）

- 多供应商替代（降低采购风险）

- 减少物料种类（提升贴片效率）

2. 贴装工艺优化

- 元件统一封装（减少换线时间）

- 优化布局（提高贴片机效率）

- 避免异形器件过多

3. 打样阶段降本

- 小批量验证设计合理性

- 提前发现：

  - EMI问题

  - 焊接问题

  - 热设计问题

避免量产返工带来的巨大成本浪费

DFM设计原则

降低PCB成本，本质是遵循DFM原则：

- 设计适配制造能力

- 避免非必要复杂工艺

- 提升生产良率

- 降低供应链不确定性

常见降本误区

- 一味压低材料成本 → 导致可靠性问题

- 盲目减少层数 → 信号完整性恶化

- 忽略制造能力 → 无法量产

- 设计与生产脱节 → 多次返工

降本的前提：不影响性能与可靠性

我们的服务能力

深圳宏力捷电子专注PCB设计与PCBA一站式服务，致力于从设计端帮助客户实现真正降本增效：

1. PCB设计能力

- 多层板（4-20层）设计

- 高精密/BGA封装设计

- 盲孔/埋孔HDI设计优化

- SI/PI信号完整性分析

2. 一站式PCBA服务

- 原理图 → PCB Layout → BOM建立

- 元器件选型与供应链整合

- PCB打样与批量生产

- SMT贴片、DIP插件、整机组装

3. 降本优势

- 设计+制造协同优化（DFM导入）

- 多渠道元器件采购体系

- 快速打样，缩短开发周期

- 提升良率，降低整体交付成本

PCB成本控制的本质，不是压价格，而是：

通过设计优化 → 材料合理选择 → 工艺匹配 → PCBA协同，实现系统性降本
