印刷电路板（PCB）是现代电子设备的核心组件，其性能和质量在很大程度上取决于所用的板材。不同的板材具有不同的特性，适用于各种应用需求。

深圳宏力捷电子是专业PCB生产厂家，可提供1-14层PCB打样、阻抗板、HDI、厚铜、电金、树脂塞孔等特殊工艺PCB板打样批量生产业务。接下来为大家详细介绍PCB制板中常见的不同板材及其区别。

1. FR-4

1.1 简介

FR-4是最常见的PCB基材，由玻璃纤维布和环氧树脂制成，具有优良的机械强度和电气性能。

1.2 特点

- 耐热性：FR-4材料具有较高的耐热性，通常在130-140°C下能够稳定工作。

- 电气性能：FR-4具有良好的绝缘性能和介电常数，适合高频电路。

- 机械强度：玻璃纤维增强使其具有良好的机械强度和稳定性。

- 成本效益：价格适中，广泛应用于消费电子和一般工业电子产品。

1.3 应用

FR-4广泛应用于各种电子设备，如计算机、通信设备、家用电器和工业控制系统。

2. CEM-1和CEM-3

2.1 简介

CEM-1和CEM-3是成本较低的PCB基材，主要由玻璃纤维纸和环氧树脂制成。

2.2 特点

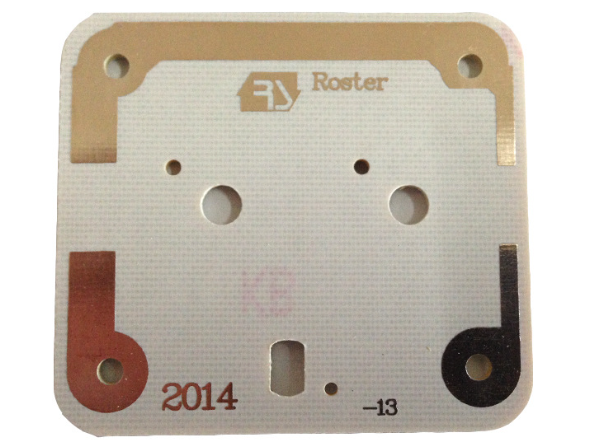

- CEM-1：单面板材，机械强度和电气性能较FR-4略低，但价格更低。

- CEM-3：双面板材，性能介于FR-4和CEM-1之间，具有较好的机械强度和耐热性。

2.3 应用

CEM-1和CEM-3主要用于低成本的消费电子产品和家用电器中，如电视机、音响和玩具。

3. 高频板材（如 Rogers）

3.1 简介

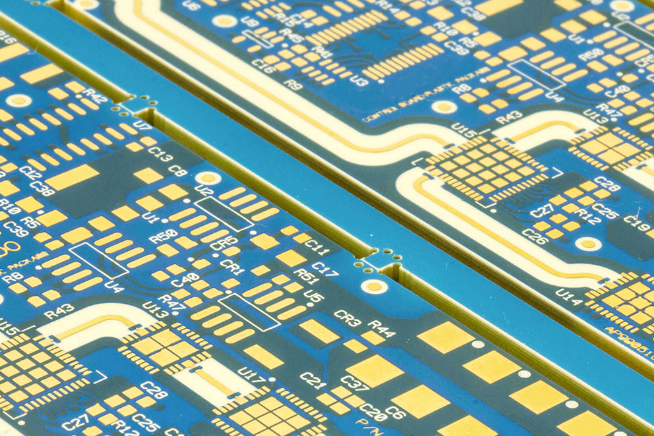

高频板材（如Rogers材料）是专门为高频和高速应用设计的，具有卓越的电气性能。

3.2 特点

- 低介电常数：确保信号传输的稳定性和高速性。

- 低介电损耗：适合高频和高速电路，减少信号损耗。

- 稳定性：在宽温度范围内保持稳定的电气性能。

3.3 应用

高频板材广泛应用于通信设备、雷达系统、射频和微波电路等高频应用领域。

4. 铝基板

4.1 简介

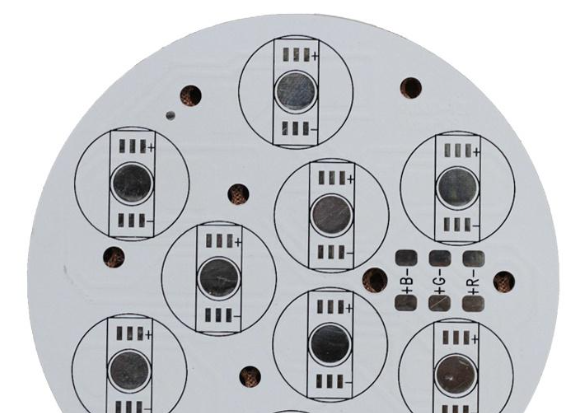

铝基板是一种具有良好散热性能的PCB基材，通常用于高功率电子设备。

4.2 特点

- 优异的散热性：铝基板具有良好的导热性能，能有效散热，延长元器件寿命。

- 机械强度：铝基材提供了坚固的机械支持。

- 稳定性：在高温和高湿环境下保持稳定的性能。

4.3 应用

铝基板主要用于LED照明、电源模块和汽车电子等需要高散热性能的领域。

5. 柔性板材（如 Polyimide）

5.1 简介

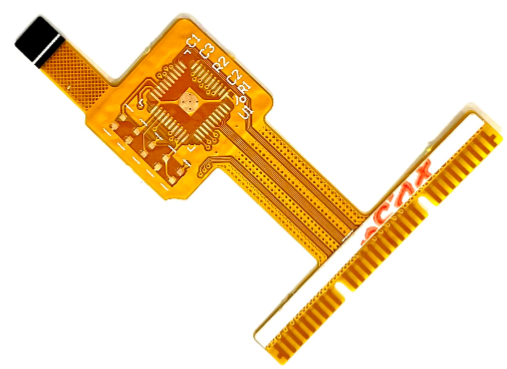

柔性板材（如聚酰亚胺Polyimide）具有良好的柔韧性和耐热性，适用于复杂的三维布线。

5.2 特点

- 柔韧性：可弯曲和折叠，适合狭小和不规则空间。

- 耐热性：聚酰亚胺材料具有较高的耐热性，可在高温环境下工作。

- 重量轻：柔性板材重量轻，有助于减轻设备重量。

5.3 应用

柔性板材广泛应用于可穿戴设备、手机、相机、打印机和航空航天设备等需要高柔性和轻量化的应用。

6. 陶瓷基板

6.1 简介

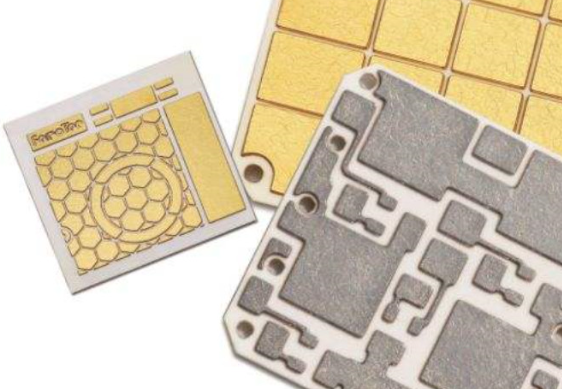

陶瓷基板具有优良的热导率和电气性能，适用于高功率和高频应用。

6.2 特点

- 高热导率：优异的散热性能，适合高功率电子设备。

- 电气性能：低介电常数和低损耗，适合高频应用。

- 耐高温：在高温环境下性能稳定。

6.3 应用

陶瓷基板主要用于高功率LED、功率模块、射频和微波电路等高频和高功率应用。

结论

选择合适的PCB板材是确保电子设备性能和可靠性的关键。FR-4、CEM-1、CEM-3、Rogers材料、铝基板、柔性板材和陶瓷基板各有优缺点和适用领域。在实际应用中，应根据具体需求和工作环境选择最适合的板材，以获得最佳的性能和成本效益。
