SMT打样贴片加工是电子制造中的重要环节，通过高效、精准的贴装技术将元器件安装在PCB板上。打样阶段的加工质量直接关系到产品的性能和后续量产的可行性。因此，了解SMT打样的流程、影响质量的关键因素，并采取相应的保障措施，是提高产品质量和客户满意度的关键。

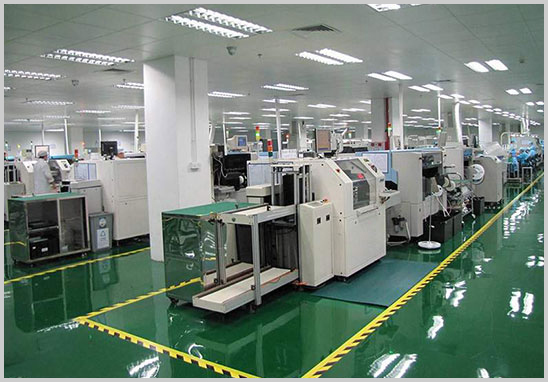

SMT打样贴片加工的流程与关键环节

1. PCB文件确认

   在加工前，客户需提供详细的PCB设计文件（如Gerber文件）、BOM（物料清单）及坐标文件，确保设计完整无误并适配贴装工艺需求。

2. 钢网制作与焊膏印刷

   焊膏通过钢网精准印刷在PCB焊盘上，这一环节决定了焊点的一致性和牢固性。

3. 元器件贴装

   通过贴片机将表面贴装元器件（SMD）精准地贴装到焊膏覆盖的焊盘上。

4. 回流焊接

   PCB通过回流焊炉，焊膏在高温下熔化并固化，实现元器件与焊盘的可靠连接。

5. 检测与返修

   通过AOI（自动光学检测）和目视检查发现贴装缺陷，并进行必要的返修。

影响SMT打样贴片加工质量的关键因素

1. 温度控制

   - 影响：回流焊接中的温度曲线直接影响焊点的质量。过高的温度可能损伤元器件，过低则导致焊接不完全。

   - 措施：确保回流焊的预热、恒温及回流区温度曲线符合元器件和焊膏的要求。

2. 湿度控制

   - 影响：湿度过高会导致元器件吸湿，焊接时可能出现爆裂或焊点缺陷；湿度过低易产生静电，对敏感元器件造成损害。

   - 措施：将湿度控制在40%-60%，并对敏感器件进行防潮存储。

3. 设备精度

   - 影响：贴片机和印刷机的精度决定了焊膏和元器件位置的准确性。

   - 措施：定期校准设备，选用高精度贴片机和钢网，确保定位精确。

4. 焊膏质量

   - 影响：焊膏的颗粒度和粘性影响焊接效果。过期或受污染的焊膏会导致不良焊点。

   - 措施：使用符合规格的新鲜焊膏，并按标准储存与搅拌。

5. 工艺参数设置

   - 影响：贴装速度、焊膏厚度和贴片压力等工艺参数对加工质量至关重要。

   - 措施：根据不同的PCB和元器件特性，优化工艺参数并进行验证。

保障SMT打样贴片加工质量的具体措施

1. 文件审核与工艺优化

   - 严格检查客户提供的设计文件，确保无错误或冲突。

   - 在正式加工前进行工艺评估，优化钢网设计、焊膏选型及贴装程序。

2. 环境与设备管理

   - 在恒温恒湿的环境下进行加工，避免外部条件对加工质量的影响。

   - 定期维护设备，确保贴装和焊接的稳定性。

3. 检测与反馈机制

   - 配备高精度AOI设备，对每块PCB进行全面检测。

   - 在发现缺陷后，及时分析问题原因并进行返修和工艺改进。

4. 试产验证

   - 在正式打样前，进行小批量试产，对工艺参数和质量进行验证，确保批量加工的稳定性。

我们的SMT打样服务优势

作为一家经验丰富的电子制造企业，我们致力于提供高质量、高效率的SMT打样贴片加工服务，帮助客户缩短研发周期，提高产品竞争力。

我们的亮点

1. 一站式服务

   从PCB设计、元件采购到贴片加工、焊接与检测，全流程服务一体化，省时省力。

2. 高精度加工

   配备先进的贴片机和AOI检测设备，支持0201及BGA等高精密元件的贴装。

3. 快速交付

   提供快捷的打样服务，最快24小时交付，助力客户快速完成产品验证。

4. 经验丰富

   拥有多年电子制造经验，为各行业客户提供定制化的SMT加工解决方案。

我们深知打样阶段的重要性，以严谨的工艺和优质的服务，确保每一块板的加工质量。如果您正在寻找可靠的SMT打样服务，欢迎联系我们，让您的产品脱颖而出！
