在PCB设计中，电流承载能力是确保电路板稳定运行的关键因素之一。而影响电流承载能力的一个重要设计参数就是线路宽度。为了确保电路板能够安全高效地工作，设计师必须考虑电流与线宽之间的关系。

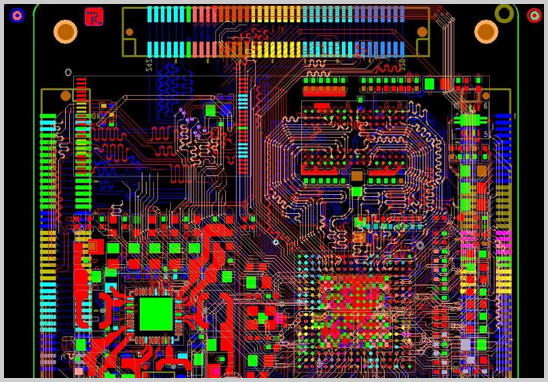

电流与线宽的基本关系

PCB上的每一条导线都承载着一定的电流。当电流通过导线时，会产生热量，特别是当电流过大时，热量的积累可能会导致导线过热，甚至损坏。因此，电流的大小直接影响导线的宽度，而宽度越大，导线能够承载的电流也越大，反之亦然。

根据IPC-2221标准，设计时一般会使用一些计算公式来确定适合的线宽。例如，最常见的计算公式为：

其中，

- W是导线宽度（单位：mil或mm）；

- I是电流（单位：A）；

- k是常数，取决于铜层的厚度、导线温升等因素；

- T是温度升高值，通常情况下会设定为10°C-20°C。

这种公式可以帮助设计师根据电流的大小，精确地计算出适当的线宽，确保电路在工作过程中不会因过热而导致损坏。

线宽设计原则

在进行PCB设计时，线宽的选择不仅仅是根据电流大小，还需要考虑其他一些因素，例如温度、环境条件和电路板的厚度等。以下是设计线宽时的一些常见原则：

1. 电流负载能力：电流越大，所需的导线宽度也越大。一般来说，1安培电流约需要宽度为1.2mm的线，但如果电流进一步增大，线宽需要相应增大。

2. 温度升高的限制：过大的电流会导致导线的温度升高，可能会影响电路板的其他部件。通常，设计师会根据设备的工作环境和要求，确保导线在最大负载下不会超过安全温度。

3. 高频信号的影响：在高频电路中，导线的宽度还需要考虑到信号的传播速度和电磁干扰问题。因此，除了电流大小，还需要考虑信号的完整性。

4. 铜厚度的影响：PCB的铜厚度也会影响线宽的选择。厚铜板可以承载更大的电流，因此在线宽设计时需要根据具体的铜厚度进行调整。

如何根据电流大小确定线宽？

根据电流的大小来确定线宽是PCB设计中的基本任务。我们可以通过以下几步来合理选择线宽：

1. 确定电流值：首先需要明确电路中每条线路所需承载的电流大小。如果电流较大，必须为导线设计足够的宽度。

2. 选择合适的计算标准：根据行业标准（如IPC-2221）或工程经验，使用计算公式或者工具来确定最合适的线宽。

3. 考虑环境因素：如果电路板的工作环境较为苛刻，温度较高或者散热不良，可能需要适当增加线宽以确保电流承载能力。

4. 验证设计：在完成初步设计后，可以通过仿真软件（如Altium Designer、PADS等）进行验证，检查线宽是否满足电流承载需求。

PCB设计打样服务介绍

如果您正在寻找专业的PCB设计打样服务，深圳宏力捷电子为您提供一站式解决方案。从PCB设计、原型制作到打样生产，我们拥有多年经验的工程师团队，确保设计精准、高效。

我们的PCB设计打样服务包括：

- 多层PCB设计：支持从简单单面板到复杂多层板的设计。

- 电流与线宽优化：针对不同电流需求，优化设计以确保电路稳定性和可靠性。

- 专业的打样服务：提供快速的打样生产，确保样品尽快交付。

- 高质量控制：严格的质量检测流程，确保每一块样板符合客户要求。

通过我们专业的设计和打样服务，您可以节省时间，确保产品的电路稳定性和可靠性。如果您正在设计新产品，或者对现有设计有改进需求，深圳宏力捷电子将是您值得信赖的合作伙伴。
