很多企业在量产阶段发现SMT不良率高，第一反应往往是更换贴片厂。但从制造工程角度看，大部分贴装缺陷并不是生产造成，而是在PCB设计阶段就已经埋下隐患。

业内工程共识是：

SMT良率本质属于设计可制造性问题，而不是单纯制造问题。

也就是说，只要PCB设计规范、工艺匹配度高，生产端通常可以稳定实现高良率。下面就按真实工程逻辑，从设计原理、关键规范、优化方法到验证流程，系统讲清PCB设计如何决定SMT质量。

一、SMT缺陷为什么大多源于PCB设计

SMT贴片本质是一套高度自动化精密装配流程，对尺寸、公差、热分布、材料特性都非常敏感。任何设计偏差都会被放大为生产缺陷，例如：

- 焊盘尺寸偏差 → 焊料量异常

- 铜皮分布不均 → 热失衡立碑

- 间距过小 → 连锡桥接

- 丝印覆盖焊盘 → 焊点虚焊

换句话说，SMT只是执行者，PCB设计才是规则制定者。

二、真正影响SMT良率的PCB设计核心原则

1. 封装与焊盘必须使用标准库

封装尺寸不能凭经验绘制，必须依据标准规范或原厂推荐尺寸。行业普遍采用由 IPC 发布的封装设计规范作为基准，因为其焊盘尺寸是基于焊接润湿理论和回流曲线验证得到的工程尺寸。

使用标准封装的直接好处是：

- 焊锡量匹配

- 元件自对中能力强

- 回流焊稳定性高

2. 热设计决定焊接稳定性

回流焊过程本质是热传导过程。如果焊盘两侧散热条件不同，就会导致一侧先熔锡、一侧后熔锡，从而产生立碑或偏移。

专业设计方法通常包括：

- 大铜面焊盘加入热阻结构

- 关键焊点周围避免大面积铺铜

- 功率器件均衡散热路径

3. 元件布局必须符合贴装工艺公差

很多设计只考虑电气间距，却忽略设备贴装公差。实际上贴片机吸嘴尺寸、定位精度、元件偏移补偿范围都决定了布局必须预留合理空间。

经验原则是：设计间距必须大于设备允许偏差，否则生产时即使程序正确，也可能因机械干涉造成贴装偏位。

4. 阻焊与开窗设计影响焊点形态

阻焊层不是装饰层，而是决定焊锡流动路径的重要结构层。开窗过大容易桥连，开窗过小则焊锡不足。

成熟设计通常遵循：

- 细间距器件优先阻焊定义焊盘

- BGA优先精确控制开窗尺寸

- 避免阻焊桥过窄

5. 丝印位置会影响焊接质量

丝印油墨属于绝缘材料，一旦印刷到焊盘或靠近焊盘边缘，会阻碍焊料润湿，造成虚焊或冷焊。因此工程设计阶段必须将丝印与焊盘保持安全距离。

这类问题在打样阶段不明显，但量产时会显著增加不良率。

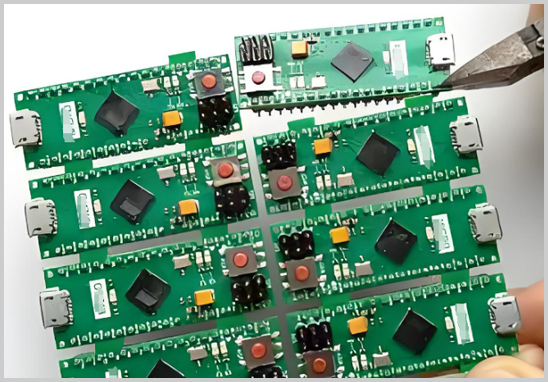

6. 拼板方式决定生产稳定性

拼板设计是很多客户忽视的关键点。拼板不合理会导致回流过程中PCB弯曲，从而产生以下问题：

- BGA焊点开裂

- 元件偏移

- 焊点应力损伤

合理拼板通常需要考虑：

- 板厚与尺寸比例

- 工艺边宽度

- 定位孔布局

7. 走线与焊盘距离必须符合制造规则

若走线距离焊盘太近，回流时焊锡会沿铜线流走，造成焊点锡量不足。这种问题在设计软件中往往不会报错，但实际生产中却是典型不良来源。

因此工程设计必须同时满足电气规则和制造规则，而不是只通过DRC检查就直接投产。

三、专业PCB设计一定要做的工程验证流程

真正成熟的PCB设计并不是“画完板就结束”，而是必须经过系统验证。规范流程通常包括：

设计完成 → 电气规则检查 → 可制造性评估 → 工艺评审 → 输出生产数据

其中最关键的一步是DFM评估，也就是设计可制造性验证，它能在投产前识别绝大多数潜在SMT风险。

四、为什么企业量产项目更依赖专业PCB设计团队

量产项目与打样项目最大区别在于稳定性要求。样板阶段偶发不良可以人工返修，但量产阶段一旦设计存在缺陷，就会出现批量质量问题，直接造成成本损失和交期风险。

专业PCB设计团队的价值主要体现在三点：

首先是经验数据库。他们熟悉不同封装、不同板材、不同工艺组合下的风险边界。

其次是工艺匹配能力。设计人员会根据生产设备能力反向调整布局规则。

最后是可量产思维。设计阶段就以批量生产为目标，而不是只追求电气实现。

五、企业最应该优先优化的设计环节

如果企业当前SMT不良率偏高，优先排查顺序建议如下：

先检查封装库是否标准化，其次检查布局密度是否超出设备能力，然后检查焊盘与阻焊设计，最后再评估拼板与热设计。

绝大多数情况下，只要优化前两项，不良率就会明显下降。

结语：SMT质量控制真正的起点在PCB设计

SMT生产只是执行环节，真正决定质量的是设计阶段。只要PCB设计遵循制造规范、热平衡原则与设备能力匹配原则，就可以在量产前把绝大多数风险消除。

因此，对企业来说，提高SMT良率最有效、成本最低的方法，不是更换加工厂，而是从PCB设计源头优化。
