发布时间：2026-03-17 阅读： 来源：管理员
在PCB项目开发过程中，很多企业都会面临一个问题：PCB设计评审到底是不是“形式主义”？是否真的有必要？
从实际工程经验来看，PCB设计评审不仅必要，而且直接决定打样成功率和量产良率。尤其是在多层板、高速信号、BGA封装等复杂设计中，评审的价值尤为突出。
简单来说，PCB设计评审的核心目的只有一个：在投板之前发现问题，避免后期高成本返工。

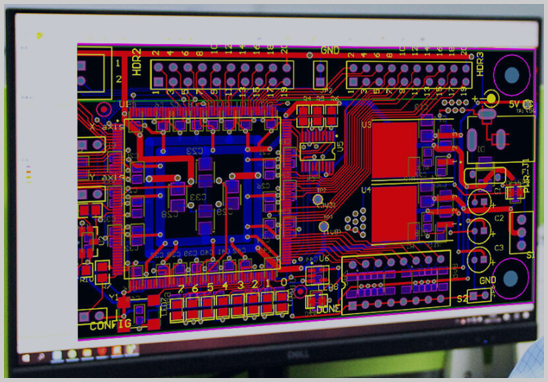

PCB设计评审通常涵盖以下6大核心模块：
1. 原理图与PCB一致性检查（ERC/逻辑校验）
- 网络连接是否一致（Netlist匹配）
- 引脚定义是否正确
- 电源、地连接是否合理
- 关键器件（如MCU、电源芯片）连接是否符合设计规范
这是避免“功能性错误”的第一道关卡。
2. PCB布局（Layout）合理性
- 功能分区是否清晰（模拟/数字/电源隔离）
- 高速信号是否短路径、低干扰
- 发热器件是否合理分布
- 关键器件（BGA、电源模块）位置是否优化
布局决定了信号完整性和EMC性能的上限。
3. 布线规则与信号完整性（SI）
- 差分线是否等长（如USB、DDR）
- 阻抗控制是否满足要求（50Ω/100Ω）
- 回流路径是否完整
- 是否存在过多过孔或stub
高速设计中，布线问题是导致调试失败的主要原因之一。
4. 电磁兼容设计（EMC/EMI）
- 是否存在环路面积过大的问题
- 去耦电容位置是否合理
- 接地策略（单点接地/多点接地）
- 屏蔽与滤波设计是否充分
5. 可制造性设计（DFM）
- 线宽线距是否满足板厂能力
- 焊盘设计是否符合SMT工艺
- BGA扇出是否合理
- 盲孔/埋孔设计是否可生产
DFM问题往往会导致：
- 无法生产
- 成本大幅增加
- 良率下降
6. 可测试性设计（DFT）
- 是否预留测试点（Test Point）
- ICT/FCT测试是否可实现
- 是否支持自动化测试
对后续量产测试效率影响极大。
1. 不做评审的常见后果
很多企业为了赶进度跳过评审，常见结果包括：
- 打样失败，需要二次甚至多次改板
- PCBA焊接不良（连锡、虚焊）
- EMI测试不过
- 产品不稳定甚至返修
一次打样成本 ≠ 只是板费，还包括：
- 时间成本（延误交期）
- 调试成本
- 客户信任损失
2. 做评审带来的直接价值
- 一次打样成功率显著提升
- 降低整体项目成本
- 缩短产品上市周期
- 提高量产良率
对于BGA、高速板、多层板项目，评审几乎是必选项而非可选项。
建议以下项目必须严格评审：
- 多层板（≥4层）
- 高速信号设计（DDR、USB3.0、PCIe等）
- BGA/QFN封装
- 电源密集型设计
- 汽车电子/工业控制产品（高可靠性要求）
PCB设计评审不是独立环节，而是贯穿整个流程：
设计 → 评审 → PCB打样 → SMT贴片 → PCBA测试 → 量产
如果评审不到位，会直接影响：
- PCB打样成功率
- SMT贴装良率
- PCBA整机稳定性
因此，越来越多企业选择设计+打样+代工一体化服务，从源头降低风险。
建议采用“三层评审机制”：
1. 设计工程师自检（DRC/ERC）
2. 团队内部评审（Layout + 电路）
3. 制造端评审（DFM/DFT）
最优方式：
直接引入具备PCB设计+PCBA制造经验的第三方团队参与评审。
作为具备丰富工程经验的PCB设计与PCBA一站式服务商，深圳宏力捷电子可为客户提供：
PCB设计服务
- 多层板、高速板设计
- BGA、盲孔/埋孔复杂板设计
- EMC/信号完整性优化
PCB设计评审支持
- 原理图与PCB一致性审核
- DFM/DFT专业评估
- 提供优化建议，降低打样风险
PCB打样与PCBA代工代料
- 快速打样（小批量/中批量）
- 元器件采购与BOM优化
- SMT贴片 + DIP插件 + 整机组装
- 全流程质量检测与功能测试
客户只需提供原理图，即可实现从设计到量产的一站式交付。
PCB设计评审并不是“可有可无”的流程，而是决定项目成败的关键节点。
特别是在高复杂度PCB设计项目中，提前评审 = 降本 + 提效 + 降风险。
如果您正在寻找：
- PCB设计优化方案
- 打样失败率降低方法
- PCBA代工代料合作伙伴
欢迎与我们沟通，我们可为您提供专业、高效、可落地的一站式解决方案。
