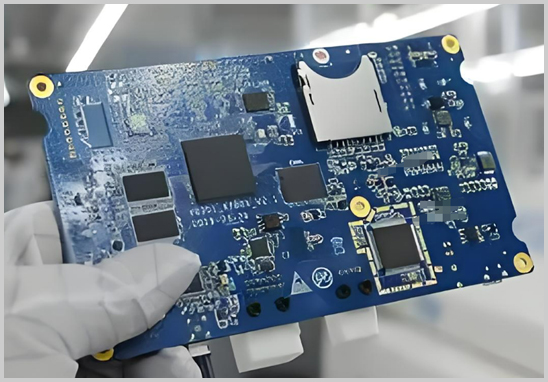

PCB抄板是什么意思？

PCB抄板，全称为印刷电路板逆向工程（PCB Reverse Engineering），是指在没有原始设计资料的前提下，通过对现有电路板进行实物分析，还原出完整的原理图（Schematic）、PCB布局布线文件（Gerber/PCB文件）、物料清单（BOM List），从而实现电路板的复制、仿制或二次开发的技术过程。

简单来说：有一块板子，没有图纸，通过抄板技术"读懂"它、"复制"它。

这项技术广泛应用于电子制造、工业设备维修、产品升级迭代等领域，是电子工程师和采购人员绕不开的实用技能。

PCB抄板的核心应用场景

注：PCB抄板的合法使用前提是不侵犯原设计方的知识产权。用于自用、研究、维修或已取得授权的场景，均属于合理应用范围。

PCB抄板的完整技术流程

一套专业的PCB抄板作业，通常分为以下六个阶段：

① 实物板拆解与清洗

拆除PCB上所有元器件，记录每个元器件的位置、型号、封装、参数，同步生成BOM清单草稿。清洗板面，去除焊锡残留。

② 图像扫描与分层处理

使用高精度扫描仪对正面、背面及各内层（多层板需逐层打磨扫描）进行扫描，获取高分辨率图像。层数越多，难度越大——常见板层从2层到16层不等。

③ PCB文件还原（Gerber/CAD文件）

将扫描图像导入专业抄板软件（如PADs、Altium Designer等），按照走线、焊盘、过孔、铺铜等信息，逐层还原PCB布局布线文件，输出标准Gerber格式。

④ 原理图绘制

根据还原的PCB文件与元器件信息，反推各模块的电气连接关系，绘制完整原理图。这一步要求工程师具备扎实的模拟电路、数字电路及嵌入式系统知识。

⑤ BOM清单核对与元器件选型

对照扫描记录，核实所有元器件型号、封装、耐压、频率等参数，标注国产替代型号，为后续采购和生产提供依据。

⑥ 打样验证与功能测试

将还原文件送PCB制板、SMT贴片，完成PCBA打样后，逐项进行功能测试，确认与原板功能一致，达到交付标准。

影响PCB抄板质量的关键因素

1. 板层数与工艺复杂度

双面板抄板相对简单，4层及以上多层板需要逐层打磨分析，难度与成本成倍上升。HDI盲埋孔板、软硬结合板均属高难度类型。

2. BGA/QFN等高密度封装元器件

BGA封装芯片焊点隐藏在底部，需借助X射线（X-Ray）设备检测内部连接，普通设备无法准确识别。

3. 工程师经验积累

逆向推导原理图本质上是"电路诊断"，依赖大量实战经验。同一块板，不同工程师还原的准确率差距显著。

4. 元器件识别准确率

无丝印、磨码、私模IC是抄板过程中最常见的难点，需要通过电气测量或数据库比对完成识别。

PCB抄板常见问题解答（FAQ）

Q：抄板和克隆板有什么区别？

抄板是逆向工程技术手段，克隆板是对结果的描述。抄板完成后，可用于自用打样，也可批量生产，是否构成侵权取决于使用目的和授权情况。

Q：抄板完成后的文件能直接投产吗？

专业抄板交付的Gerber文件、BOM清单、原理图均可直接用于PCB制板和SMT贴片生产，无需二次转换。

Q：抄板周期一般多久？

双面简单板通常3～5个工作日；4～6层中等复杂板7～10天；含BGA、高密度多层板周期在10～20天不等，具体以评估为准。

Q：可以只要BOM清单或原理图，不需要PCB文件吗？

可以按需交付，部分客户仅需BOM用于采购或维修参考，服务内容可灵活定制。

选择PCB抄板服务商，这几点要重点确认

- 是否有自有PCB制板及SMT产线，确保抄板到打样全流程可控

- 工程师团队是否具备5年以上实战经验，能处理BGA、磨码IC等疑难情况

- 是否提供功能验证报告，而非仅交付文件

- 交付文件格式是否标准（Gerber、BOM Excel、PDF原理图）

- 是否承诺保密协议，保护客户技术资料安全

深圳宏力捷电子——一站式PCB抄板打样服务商

深圳宏力捷电子深耕PCB抄板领域逾10年，组建了由资深电子工程师构成的专业抄板团队，在双面板、多层板、BGA高密度板等复杂板型上积累了大量成功案例，抄板成功率业内领先。

我们的核心服务能力：

- 电路板抄板：原理图还原、PCB文件重建、BOM清单整理，交付标准可生产文件

- PCB制板：自有板厂，2～32层均可承接，快速打样最快24小时出板

- 元器件采购：主流元器件现货供应，支持国产替代方案，降低物料成本

- SMT/DIP焊接加工：自有SMT产线，精密贴片、波峰焊、手工焊全工序覆盖

- PCBA组装测试：完成焊接后提供功能测试、老化测试，确保交付良品率

- 一站式代工代料：从BOM采购到成品交付，全程托管，减少客户沟通成本

无论您是需要紧急复制一块停产控制板，还是基于现有产品进行二次开发，或是寻找可靠的PCBA代工代料合作伙伴，宏力捷均可为您提供快速响应与专业支持。

欢迎来电咨询或发送实物样板，我们将为您提供免费评估与报价。
