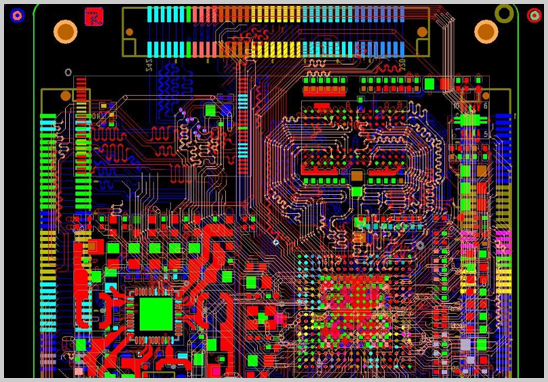

电路板设计是一项复杂的工程任务，需要考虑多方面的因素。宏力捷电子是专业深圳电路板设计公司，可承接多层、高精密/BGA封装以及盲孔/埋孔的PCB设计画板服务，以下是一些设计电路板时需要注意的重要细节：

1. 布局设计：

- 组件布局： 确保元件的布局合理，减少电磁干扰和信号串扰。

- 敏感元件位置： 将敏感元件远离高功率和高频率元件，以减少干扰。

- 热区管理： 合理安排元件，确保散热器通风良好，防止过热。

2. 信号完整性：

- 信号路径： 确保信号路径短而直，减小信号传输延迟。

- 阻抗匹配： 保持信号线的阻抗匹配，以防止信号反射和损耗。

- 信号层分离： 将高速数字信号与模拟信号、低速数字信号分开，以减少互相影响。

3. 电源和地：

- 电源规划： 提供稳定的电源，避免电压噪声。

- 地平面设计： 确保地平面尽可能大而连续，减少地回流路径，降低干扰。

- 分析地： 使用分离的地平面或地岛，防止不同部分之间的干扰。

4. 射频（RF）和电磁兼容性：

- 防护： 对射频敏感区域进行屏蔽，减少电磁辐射。

- 过滤器： 在输入和输出处使用滤波器，防止不必要的信号干扰。

5. 元件选择和布局：

- 元器件选型： 选择合适的元件，考虑功耗、尺寸和性能。

- 元件间距离： 避免元件之间过于拥挤，便于维护和散热。

6. 热管理：

- 热沉： 使用散热器和热沉，确保元件在工作时保持适当的温度。

- 通风： 确保电路板通风良好，避免过热。

7. 生产制造：

- 工艺规范： 遵循制造工艺规范，确保电路板能够顺利生产。

- 组装方向： 考虑元件的最佳组装方向，以简化制造过程。

8. 测试和调试：

- 测试点： 在关键位置添加测试点，方便测试和调试。

- 调试接口： 考虑添加调试接口，便于系统调试和故障排除。

在电路板设计的过程中，与其他设计人员和制造人员的密切合作也是至关重要的。这可以确保设计在各个方面都是可行和可制造的。
