发布时间：2024-12-04 阅读： 来源：管理员

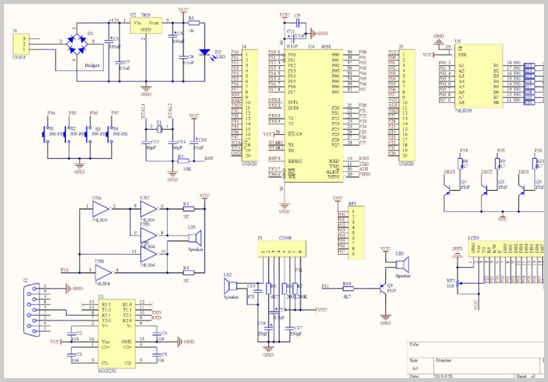

PCB原理图是电子设计的核心环节，它将电路概念以图形化方式展现，为后续的PCB布局布线提供了明确依据。本文将详细介绍PCB原理图的制作过程，并探讨如何确保设计的准确性与效率。
1. 规划与需求分析
在开始绘制原理图之前，明确电路的功能需求是关键步骤。例如：
- 电路的输入输出接口类型和数量。
- 电源需求及相关规格。
- 电路的工作环境（如温度、湿度等）。
这些信息将决定后续的设计重点，避免返工和不必要的修改。
2. 选择设计工具
根据项目规模和需求，选择合适的PCB设计软件工具。常见的工具包括：
- Altium Designer：功能全面，适合专业项目。
- Cadence OrCAD：适用于复杂电路设计。
- KiCad：开源免费，适合中小型项目。
3. 建立原理图库
制作或导入符合设计需求的元器件库，包括：
- 定义元器件符号。
- 指定封装和关键参数。
这是后续放置元器件和生成BOM表（物料清单）的重要前提。
1. 创建项目与原理图文件
- 新建文件夹，分类保存原理图、元件库、PCB文件等。
- 根据实际需要设置图纸大小、页面标题等基础信息。
2. 放置元器件
- 从元器件库中调用所需元件，并按功能区域摆放。
- 注意器件的引脚方向与封装匹配，以减少后续调整。
3. 连接元器件
- 使用导线或总线工具，将元器件按照逻辑关系连接。
- 避免交叉连接，保证图纸整洁，便于后续检查与优化。
4. 标注与注释
- 添加元器件标识（如R1、C1）及参数说明（如10kΩ、100μF）。
- 必要时附加注释，帮助理解设计意图。
1. 电气规则检查（ERC）
- 自动检测原理图中的电气连接错误，如短路、断路、不匹配等。
- 确保电路逻辑正确，避免设计缺陷。
2. 优化原理图
根据ERC报告，调整元器件位置或连接关系。同时结合实际需求，优化信号路径，改进设计性能。
1. 生成报告
- 提取并生成元器件清单（BOM表），记录所有元件及其参数。
- 生成网络表，供PCB布局布线使用。
2. 输出文件
- 输出标准生产文件（如Gerber文件）用于PCB加工制造。
- 保存原理图文件以供后续调试或复用。
1. 确保封装正确性：每个元器件都需指定合适的封装类型，避免因封装错误导致生产问题。
2. 关注信号完整性：高频信号、模拟信号和数字信号应注意隔离设计，减少干扰。
3. 重视设计规则检查（DRC）：完成设计后进行全面检查，确保满足工艺要求。
