在电源板的设计中，您可能会注意到一些槽孔。这些槽孔并不是随意存在的，它们有着重要的功能。要理解它们的作用，我们首先需要了解一个关键概念——爬电间距。

什么是爬电间距？

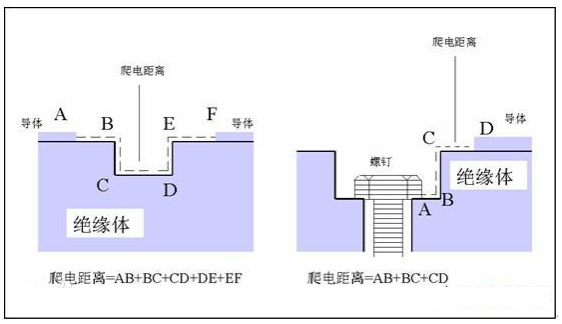

爬电间距是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短距离。简单来说，它是两个导电部件之间或一个导电部件与设备表面之间沿绝缘材料表面测量的最短路径。这段路径也是泄漏电流可能走过的最短距离，称为爬电距离或爬距。

为什么需要爬电间距？

在电路板上，由于导体周围的绝缘材料被电极化，绝缘材料会呈现带电现象。这个带电区的半径即为爬电距离。在不同的使用环境中，尤其是高压应用中，爬电间距非常重要。爬电间距的大小受工作电压、污染等级、绝缘等级和材料等因素影响。

爬距的计算公式为：

爬距 = 表面距离 \ 系统最高电压

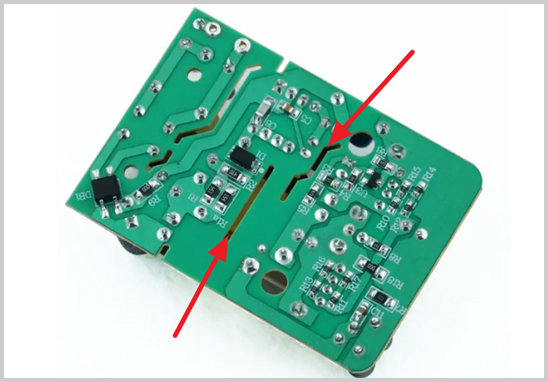

电源PCB上为什么有槽孔？

在电源PCB上，有高压器件和低压器件时，必须对这两部分进行隔离。为确保安全，通常需要在高压和低压区域之间保持足够的爬电间距。然而，在某些设计中，可能难以满足这个距离要求。此时，割槽是一种常用且实用的解决方法。

通过在PCB上开槽，可以有效增加爬电间距，避免电气击穿和短路。槽孔通过物理分隔高压和低压区域，确保了两个导电部件之间的安全距离。

如何设计槽孔？

在PCB设计中，确保以下几点：

1. 高压区域所有层禁止铺铜：避免在高压区域铺设铜箔，以减少导电风险。

2. 高压与低压部分需要有明显的分界线：明确高压和低压区域的边界。

3. 保持最小爬电距离：根据工作电压和其他参数计算并保持足够的爬电距离。

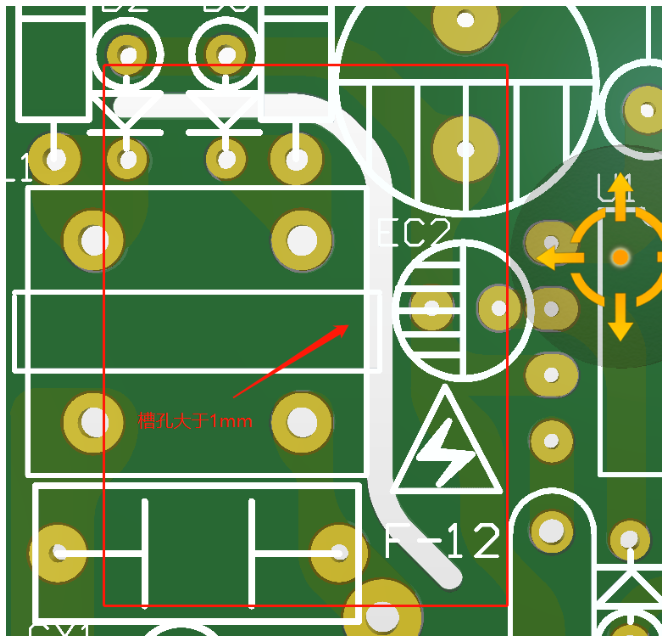

4. 槽孔宽度一般需大于1mm：确保槽孔的宽度足够，以提供有效的隔离。

总结

电源PCB上的槽孔主要是为了满足爬电间距的要求，通过物理隔离高压和低压区域，确保电路板的安全性和可靠性。随着工作电压的增加，爬电间距要求也会增加，因此设计中需要仔细计算和规划这些距离。
