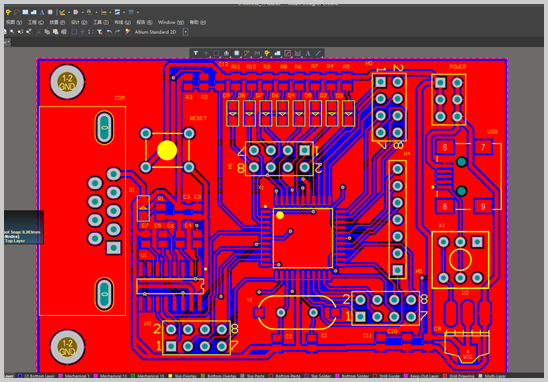

在PCB设计中，表底层铺铜是一种广泛应用的技术手段，其作用不仅仅是增加电气性能，还能显著提高电路板的整体可靠性和稳定性。许多高精密电路板设计都将铺铜作为设计中的标准操作，尤其是在多层板和高频电路中。下面将深入探讨表底层铺铜在PCB设计中的关键作用及其重要性。

1. 提高电气性能与信号完整性

(1) 降低电阻和电感

表底层铺铜可降低PCB中的电气电阻和电感，确保信号传输过程中损耗最小。这在高频电路和高速信号设计中至关重要，有助于减少信号衰减和失真。

(2) 降低电磁干扰 (EMI)

铺铜能够在信号传输路径下方形成良好的屏蔽层，降低外界电磁干扰。此外，铺铜层还可减小回流路径的环路面积，进一步增强抗干扰能力。

2. 提高热管理效率

PCB中功率器件产生的热量需要有效散出。铺铜层由于具有良好的导热性能，能够帮助将热量扩散至更大面积，降低热点温度，防止过热导致的组件失效，提高电路板的整体热可靠性。

3. 增强机械强度与可靠性

铺铜层不仅在电气性能上表现出色，还能提高PCB的机械强度和抗变形能力。对于高层板设计而言，铺铜还能平衡内应力，防止PCB因制造或环境因素导致的翘曲与变形。

4. 提供稳定的参考地和电源分配

在高精密电路设计中，参考地和电源分配的稳定性至关重要。铺铜层能够形成宽广的参考地面，从而显著降低电源噪声，提高电源完整性，确保各模块之间的信号电压基准一致。

5. 减少电化学腐蚀的风险

铺铜层还能有效减缓电化学腐蚀的影响，尤其在环境恶劣的应用场景中。通过适当的表面处理，如喷锡、沉金等，可延长电路板的使用寿命。

实际案例分析

在一个多层高速信号PCB项目中，通过优化表底层铺铜设计，信号损耗减少了约15%，抗电磁干扰能力提高了25%。此外，热管理表现显著增强，确保了板上功率元件在满载运行时的可靠性。这些显著的性能提升都得益于合理的表底层铺铜设计。
