在电子技术领域中，印刷电路板（PCB）是连接各种电子元器件的重要载体，其设计与制造工艺直接影响着电子产品的性能和质量。在PCB板上，孔作为实现层间互连、固定元件及散热等功能的关键元素，其类型、尺寸以及设置规则具有极高的技术要求。本文将详细介绍PCB设计中孔径设置的规则和注意事项。

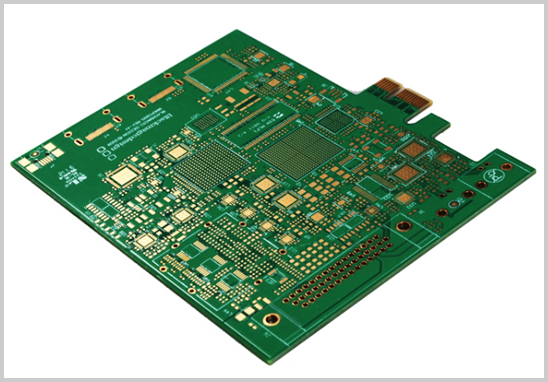

一、PCB孔的种类

1. 导通孔（Via）

导通孔主要用于实现PCB不同层面间的电气连接，分为以下几种类型：

- 盲孔（Blind Via）： 盲孔仅在PCB的一个表面能看到，另一端则位于内部层。

- 埋孔（Buried Via）： 埋孔隐藏在PCB内层，两端均不露于表面。

- 通孔（Through-hole Via）： 通孔贯穿整个PCB板，从一个表面一直延伸到另一表面。

2. 安装孔（Mounting Hole）

安装孔用于固定安装元器件或将整块PCB板固定至外壳或其他支撑结构上。

3. 非导通孔（Non-conductive Hole）

非导通孔如定位孔、螺丝孔等，主要起到定位、固定或散热作用，但并不参与电路的导通。

二、PCB孔径规则设置的重要性

孔径大小、孔间距以及孔到线路的距离等参数，都是PCB设计中的关键因素。合理的孔径规则设置能确保：

1. 电气性能

过小的孔径可能导致焊接困难，影响电流通过能力；过大的孔径则会浪费宝贵的布线空间。因此，需要根据电路需求和生产工艺条件来设定适宜的孔径。

2. 制造可行性

不同的PCB生产方式（如传统的穿孔法、激光钻孔法等）对孔径有特定的限制。同时，孔径与孔间距的设计必须满足最小机械加工公差，避免因加工误差导致的短路或断路问题。

3. 结构稳定性

孔径及布局应保证PCB的结构强度，特别是对于安装孔，其直径和位置需与元器件引脚或外壳螺纹匹配，以确保安装稳固。

三、PCB孔径规则的一般原则

1. 孔径大小

孔径大小通常依据导电率、电流负载及加工工艺等因素确定，常见的过孔尺寸为0.3mm-1.0mm不等。

2. 孔间距

孔间距应大于等于两倍的孔径，以防止因制作偏差造成相邻孔短路。

3. 孔到线路或焊盘边缘的距离

孔到线路或焊盘边缘的距离应足够大，以降低短路风险，一般建议大于等于0.25mm。

四、结论

PCB板上的孔及其孔径规则设置，是PCB设计过程中至关重要的环节，它不仅影响电路功能的实现，还直接关系到产品的可制造性和可靠性。深入了解并掌握这些规则，才能设计出既满足功能需求又适合批量生产的优质PCB板。
