PCBA短路故障可能是由于设计、制造、组装过程中的多种原因引起的。深圳宏力捷电子是有着20余年PCBA加工经验的PCBA包工包料厂家，工厂配备多条SMT生产线、DIP生产线，可提供从PCB设计、电路板制造、元件采购、组装、焊接、测试和最终交付成品电子产品的一站式PCBA代工代料服务。

以下是一些常见的PCBA短路故障排除方法：

1. 目视检查： 使用放大镜或显微镜仔细检查PCB上的焊点、元件和线路，看是否有可见的焊点短路或元件之间的短路。

2. 热成像： 使用红外热成像仪检查PCBA上的温度分布。短路通常会导致局部过热，这可以通过热成像来检测。

3. 测量电阻： 使用万用表测量电阻，特别是与地线之间的电阻。短路通常表现为较低的电阻值。

4. 使用短路检测器： 专用的短路检测器可以帮助快速定位短路。这些工具可以在通电状态下检测电路板上的短路。

5. 切割连接： 在确定短路位置后，可以使用切割刀或切割机械切割短路的导线或电路路径。

6. 绝缘测量： 使用绝缘电阻测试仪测量PCBA上的绝缘电阻。低绝缘电阻可能是短路的指示。

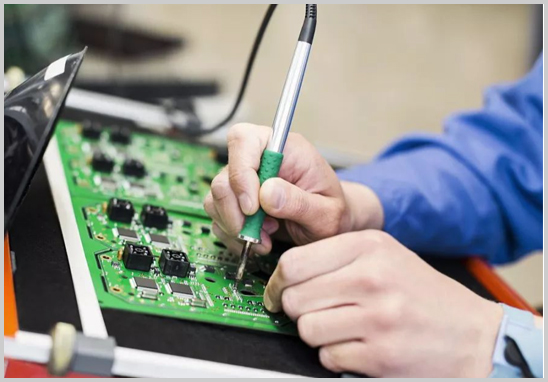

7. 重新焊接元件： 如果发现焊点不良，重新焊接元件，确保焊接质量良好。

8. 元件替换： 如有必要，替换可能导致短路的元件。

9. 电路图分析： 使用电路图和原理图进行分析，找出可能导致短路的元件或线路。

10. X射线检测： 对于多层PCB，使用X射线检测来查找内部的短路问题。

请注意，在执行这些步骤之前，确保安全措施得到遵守，特别是在检测和处理通电状态的电路板时。此外，如果您对PCBA的排除方法不熟悉，最好由专业人员执行。
