在电子制造领域，表面贴装技术（SMT）是一项关键的生产工艺，而在SMT加工中，自动光学检测（AOI）和焊膏检测（SPI）技术则扮演着至关重要的角色。本文将深入探讨这两种技术的概念、应用及其在SMT加工中的区别。

AOI技术概述

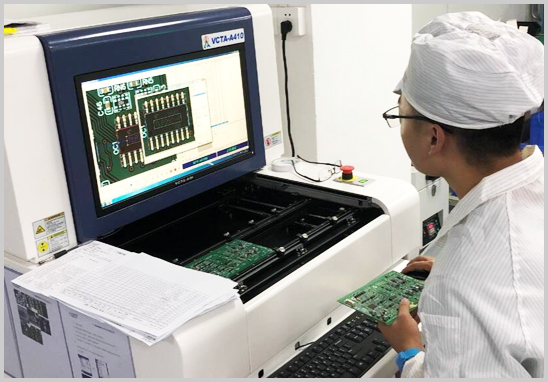

AOI，全称为自动光学检测，是一种利用光学原理对SMT加工过程中的元件和焊接点进行自动检测的技术。通过高清摄像头捕捉电路板上的图像，并利用图像处理算法进行分析，AOI可以检测出焊接点、元件等是否存在缺陷或不良。这些缺陷包括但不限于缺件、错件、偏移、立碑、桥接、虚焊等。AOI技术的应用可以有效地保障电路板的质量稳定性，避免因不良焊接而引发的故障。

SPI技术概述

SPI，全称为焊膏检测，是一种针对SMT加工中焊膏印刷环节进行检测的技术。SPI通过测量焊膏在电路板上的体积、面积、高度等参数，评估焊膏的印刷质量，以及是否存在焊膏不足、过多或偏移等问题。焊膏印刷质量直接影响到后续元件的贴装和焊接效果，因此SPI技术的应用对于确保SMT加工质量至关重要。

AOI与SPI的区别

1. 检测对象不同：AOI技术主要针对SMT加工过程中的元件和焊接点进行检测，而SPI技术则专注于焊膏印刷环节的质量评估。

2. 检测原理不同：AOI技术利用光学原理对电路板上的图像进行分析，通过图像处理算法识别出缺陷；而SPI技术则通过测量焊膏的各项参数来评估焊膏印刷质量。

3. 检测时机不同：AOI技术通常在元件贴装和焊接完成后进行检测，而SPI技术则在焊膏印刷完成后立即进行检测。

4. 对生产效率的影响不同：AOI技术可以在焊接完成后一次性检测多个焊接点，检测速度较快，对生产效率的影响相对较小；而SPI技术需要在焊膏印刷完成后立即进行检测，因此对生产效率的影响较大。

如何选择合适的检测技术？

在选择AOI和SPI技术时，需要考虑生产需求、成本预算和技术水平等因素。对于高要求、大批量的SMT加工生产线，建议同时采用AOI和SPI技术，以确保生产质量和效率。而对于小批量、低要求的生产线，则可以根据实际情况选择其中一种技术进行检测。

AOI和SPI技术作为SMT加工中的两大重要检测手段，各自有着独特的应用和优势。通过了解它们的原理和特点，选择合适的检测技术，可以有效提升SMT加工的质量和效率，保障电子产品的品质稳定性。
