在SMT贴片加工领域，钢网是一种不可或缺的重要工具。对于电子设备厂家的采购人员来说，了解钢网的作用和重要性，有助于更好地把控产品质量和生产效率。本文将深入探讨钢网在SMT贴片加工中的神奇作用。

一、钢网的基本概念

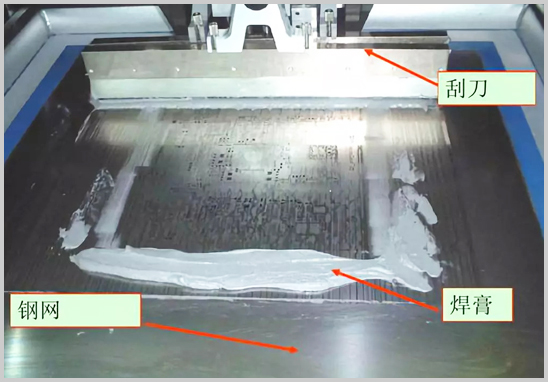

首先，我们需要了解什么是钢网。钢网，也被称为模板，是一块金属板，上面有许多小孔，这些小孔的位置和大小与PCB（印刷电路板）上的焊盘相对应。在SMT贴片加工过程中，钢网被放置在PCB上方，然后通过刮刀将锡膏均匀地刮过钢网的小孔，从而精准地将锡膏涂抹到PCB的焊盘上。

二、钢网在SMT贴片加工中的作用

1. 帮助锡膏沉积

钢网的首要作用是帮助锡膏沉积。在SMT贴片加工过程中，锡膏的涂抹是非常关键的一步。钢网上的小孔能够确保锡膏被精准地涂抹到PCB的焊盘上，而且涂抹量可以通过调整钢网的厚度和小孔的大小来精确控制。这样不仅可以保证焊接质量，还能有效避免锡膏的浪费。

2. 确保焊接质量

钢网的使用能确保焊接质量。通过钢网涂抹的锡膏量均匀且适量，可以保证焊接过程中元件与焊盘之间的连接牢固、准确。这不仅提高了产品的可靠性，还能有效避免短路或漏焊等质量问题。

3. 减少焊料浪费

在传统的焊接过程中，焊料的浪费是一个不可忽视的问题。而使用钢网进行SMT贴片加工，可以大大减少焊料的浪费。因为钢网上的小孔可以精确控制锡膏的涂抹量和位置，避免了不必要的浪费，从而降低了生产成本。

4. 提高生产效率

钢网的使用还能提高生产效率。通过自动化设备，钢网可以快速、准确地完成锡膏的涂抹工作，大大减少了人工操作的时间和误差。这不仅提高了生产效率，还保证了产品的一致性。

三、如何选择合适的钢网

选择合适的钢网对于SMT贴片加工至关重要。以下是一些选择钢网时需要考虑的因素：

1. 材质选择

钢网的材质通常为不锈钢或镍合金，这些材料具有良好的耐用性和耐腐蚀性，能够确保钢网的使用寿命和稳定性。

2. 小孔设计

小孔的大小和形状需要根据PCB上的焊盘来设计。一般来说，小孔的直径应该略小于焊盘的直径，以确保锡膏能够准确地涂抹在焊盘上。

3. 厚度选择

钢网的厚度也是非常重要的参数。厚度过大或过小都会影响锡膏的涂抹效果。因此，在选择钢网时，需要根据具体的生产需求和PCB设计来确定合适的厚度。

四、钢网的维护与保养

为了确保钢网的使用寿命和性能稳定，定期的维护与保养是必不可少的。以下是一些建议：

1. 定期清洗

在使用过程中，钢网的小孔容易被锡膏堵塞，因此需要定期清洗以保持其通透性。

2. 避免刮伤

在操作过程中，要避免使用尖锐的工具触碰到钢网，以免造成刮伤或损坏。

3. 妥善保存

当钢网不使用时，应该妥善保存以避免受潮或污染。

钢网在SMT贴片加工中扮演着举足轻重的角色。它不仅能够帮助锡膏沉积、确保焊接质量，还能有效减少焊料浪费和提高生产效率。通过正确使用和维护钢网，企业可以显著提升生产工艺，降低生产成本，并确保产品的高质量和高可靠性。
