在电子制造业中，PCBA（Printed Circuit Board Assembly）是至关重要的一环。它将各种电子元器件连接在一起，形成功能多样的电子系统。而在PCBA加工过程中，DIP插件工艺（Dual In-line Package插件工艺）以其独特的优势和广泛的应用，受到电子设备厂商的青睐。本文将深入介绍PCBA制造中的DIP插件工艺。

一、DIP插件工艺概述

DIP插件工艺是PCBA制造的关键组成部分。它主要处理那些由于尺寸、重量或温度耐受力等原因，无法通过机器自动贴装的大尺寸元器件。这些元器件需要手工插件，然后通过波峰焊接等方法进行电气连接，最终完成产品的组装。

DIP插件工艺包括以下几个主要步骤：插件、波峰焊、剪脚、检验与测试。每个步骤紧密相连，共同确保PCBA产品的质量和性能。

二、DIP插件工艺流程详解

1. 插件

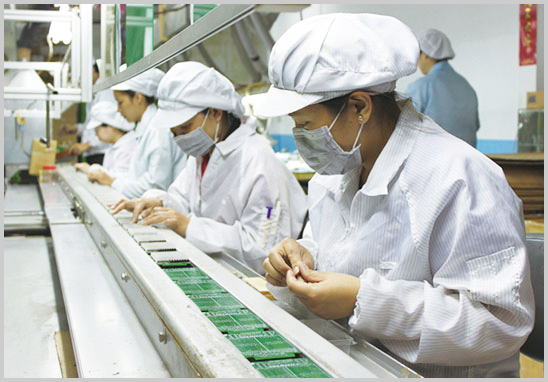

插件是DIP插件工艺的第一步。在这一阶段，操作人员根据PCB设计文件，将DIP封装的元器件准确地插入电路板的指定孔位中。这一步骤对操作人员的技能和细心程度要求极高。

准备工作：核对BOM（Bill of Materials，物料清单），确保所有元器件型号、规格与设计要求一致。按工序安排分配元器件。

插件操作：需注意以下几点：

- 确保元器件表面干净无油渍、油漆等污染物。

- 元器件与PCB板需平贴，避免高低不平。

- 若元器件有方向指示标志，必须严格按照指示方向进行插件。

- 插件时力道适中，避免损坏元器件或PCB板。

- 控制元器件间的间距和高度，避免超出PCB板边缘。

2. 波峰焊

插件完成后，进行波峰焊。波峰焊通过熔融的焊锡波峰将插装元器件的引脚和PCB板上的焊盘电气连接起来。

波峰焊流程：将插件好的PCB板放入波峰焊机传送带上，经过喷助焊剂、预热、波峰焊接、冷却等环节完成焊接。助焊剂用于清除焊接表面的氧化物，预热使焊锡和焊接面达到适当温度，波峰焊接是核心环节，通过熔融的焊锡波峰将引脚与焊盘紧密连接，冷却使焊点固化。

质量控制：检查焊点质量，确保焊点饱满、光滑、无虚焊、短路等缺陷。

3. 剪脚

由于DIP元器件的引脚会超出PCB板表面，需要剪脚处理以符合产品尺寸要求。剪脚操作需谨慎，避免剪断引脚或损伤PCB板。

4. 检验与测试

最后是检验与测试，包括外观检查和功能测试，全面评估PCBA产品的质量和性能。

外观检查：检查焊点质量、元器件安装位置、PCB板有无损伤等。

功能测试：使用专业设备对PCBA成品板进行功能测试，验证各功能模块是否正常工作。对于发现的问题，需及时维修和再测试，直至产品完全符合要求。

三、DIP插件工艺的优势与挑战

优势：

- 灵活性高：适用于各种大尺寸、重量级或特殊要求的元器件，具有较高的灵活性。

- 成本低廉：相较于SMT（Surface Mount Technology，表面贴装技术）工艺，设备成本较低，适合中小型企业。

- 稳定性好：DIP封装元器件与PCB板插座紧密配合，焊接后电气连接稳定可靠。

挑战：

- 手工操作依赖性强：插件过程高度依赖操作人员的技能和细心程度，自动化程度较低。

- 生产效率有限：手工操作限制了生产效率，相较于SMT工艺较低。

- 质量控制难度大：手工操作质量控制难度较大，需加强过程监控和检验力度。

DIP插件工艺在PCBA制造中占据重要地位，随着电子技术的发展和市场需求的变化，它也在不断创新和完善。未来，DIP插件工艺将继续发挥其独特优势，为电子制造业的繁荣发展贡献力量。
