在SMT贴片加工过程中，假焊、漏焊和少锡等问题不仅会影响产品的质量和可靠性，还可能导致返工和生产成本的增加。为了提高生产效率和产品质量，必须采取一系列有效的措施来减少这些常见问题。本文将介绍几种在SMT贴片加工过程中减少假焊、漏焊和少锡问题的有效方法。

一、优化焊膏印刷工艺

焊膏印刷是SMT贴片加工的第一步，也是确保焊接质量的重要环节。优化焊膏印刷工艺，可以有效减少假焊、漏焊和少锡问题。

1. 选择合适的模板和焊膏

   - 模板的厚度和开口尺寸对焊膏的印刷质量有直接影响。需要根据元器件的规格和焊点要求选择合适的模板厚度和开口尺寸。

   - 焊膏的选择也至关重要。应选择具有良好流动性和粘附性的焊膏，以确保焊膏在印刷后能够均匀覆盖焊盘。

2. 控制印刷参数

   - 印刷速度和刮刀压力要适当调节，以保证焊膏在焊盘上的均匀分布。

   - 印刷环境的温度和湿度也需要控制在适当范围内，以防止焊膏变干或受潮。

3. 定期清洁模板

   - 模板的清洁程度直接影响焊膏的印刷质量。定期清洁模板，防止焊膏残留和堵塞，可以有效减少印刷缺陷。

二、优化贴片机设置

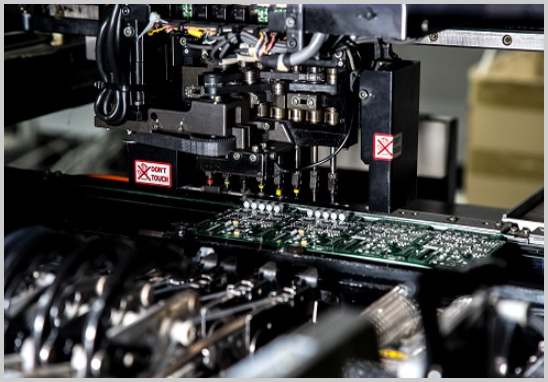

贴片机的精度和设置对焊接质量也有很大影响。通过优化贴片机的设置，可以减少假焊和漏焊现象。

1. 校准贴片机

   - 定期校准贴片机，确保贴片位置的准确性，防止元器件偏位和错位。

2. 选择合适的贴片头

   - 根据元器件的类型和尺寸选择合适的贴片头，以保证元器件能够正确拾取和放置。

3. 优化贴片速度

   - 适当调整贴片速度，避免因过快或过慢而导致的元器件贴装不良。

三、改进回流焊工艺

回流焊是SMT贴片加工的关键步骤，直接影响焊点的质量。通过改进回流焊工艺，可以有效减少假焊、漏焊和少锡问题。

1. 优化回流焊温度曲线

   - 根据焊膏和元器件的要求，设置合适的回流焊温度曲线，确保焊膏能够充分熔化和润湿焊盘。

   - 温度曲线应包括预热、保温、回流和冷却四个阶段，每个阶段的温度和时间需要严格控制。

2. 监控回流焊设备状态

   - 定期检查和维护回流焊设备，确保其处于良好状态，防止因设备故障导致的焊接缺陷。

3. 使用氮气保护

   - 在回流焊过程中使用氮气保护，可以有效减少氧化，提高焊点的润湿性和可靠性。

四、加强质量检测和过程控制

质量检测和过程控制是保证SMT贴片加工质量的重要手段。通过加强质量检测和过程控制，可以及时发现并解决焊接问题。

1. 在线检测

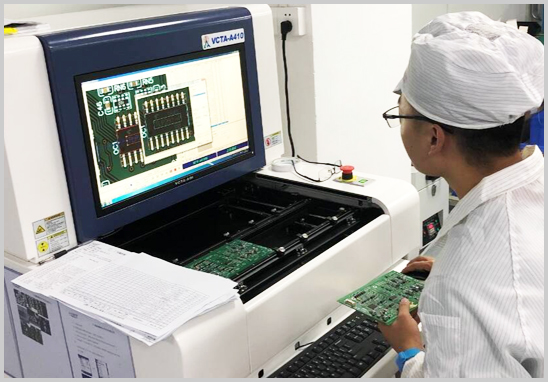

   - 采用自动光学检测（AOI）设备，对每个焊点进行在线检测，及时发现假焊、漏焊和少锡问题。

2. 功能测试

   - 在焊接完成后，对产品进行功能测试，确保每个元器件和电路的正常工作。

3. 过程监控

   - 实施全面的过程监控，对每个工序进行记录和分析，发现并纠正潜在的问题。

五、培训和管理

员工的技能和管理水平对SMT贴片加工质量也有重要影响。通过培训和管理，可以提高员工的操作水平和质量意识。

1. 员工培训

   - 定期对操作人员进行培训，提高他们对焊膏印刷、贴片和回流焊工艺的理解和操作技能。

2. 质量管理

   - 建立完善的质量管理体系，严格按照ISO等国际标准执行，确保每个环节的质量控制到位。

结论

通过优化焊膏印刷工艺、贴片机设置、回流焊工艺，以及加强质量检测和过程控制，并提升员工的技能和管理水平，可以有效减少SMT贴片加工中的假焊、漏焊和少锡问题，提高产品的质量和可靠性。这不仅有助于降低生产成本，还能提升客户满意度，为企业赢得更大的市场竞争力。
