在SMT贴片加工过程中，不同类型的元器件封装会影响到加工的顺利进行和产品的最终质量。了解易出现问题的封装类型及其背后的原因，对于提高生产效率和降低不良率至关重要。

SMT贴片加工过程中容易出现问题的几种常见封装类型及原因

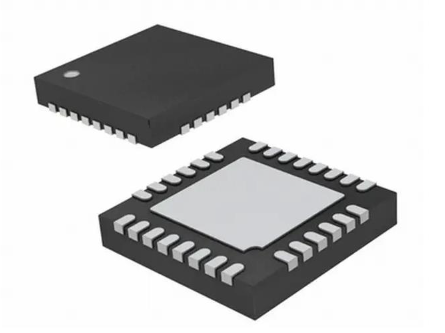

1. QFN封装（无引脚方形扁平封装）

QFN封装具有无引脚和小型化的特点，但正因如此，它在SMT贴片加工中易出现以下问题：

- 焊点不良： 由于QFN封装的焊接区位于元器件的底部，焊接时难以检测和修复。如果焊膏分布不均匀或焊接温度控制不当，容易导致焊点不良或虚焊。

- 翘曲和偏移： QFN元器件在回流焊过程中，因受热不均可能发生翘曲或偏移，导致焊接失败。

- 空洞问题： QFN封装的底部常需要与PCB接触良好，但在焊接时容易产生空洞，影响散热性能和电气连接稳定性。

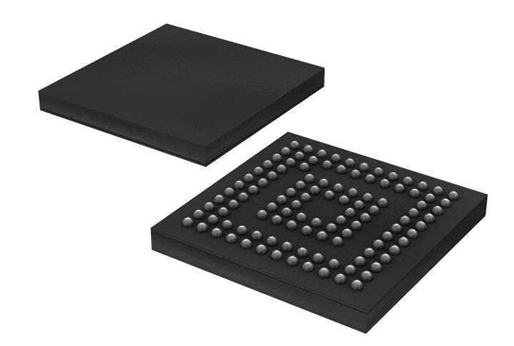

2. BGA封装（球栅阵列封装）

BGA封装广泛应用于高密度电路设计中，但它在SMT加工过程中也存在一些挑战：

- 焊点空洞： BGA封装的焊接主要依靠焊球与PCB的接触，回流焊过程中如果焊膏量控制不当，易在焊点中形成空洞，影响连接可靠性。

- 焊接不良： BGA的焊球隐藏在元器件底部，视觉检测难度大，容易出现虚焊、少焊等问题，特别是在PCB设计或焊接参数不佳时。

- 翘曲导致开焊： 在回流焊中，BGA器件的翘曲可能导致边缘焊点开焊，特别是在大尺寸BGA封装中尤为明显。

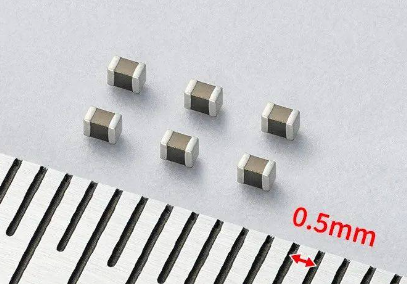

3. 0201及更小尺寸的片式元件

随着电子产品的小型化，0201及更小尺寸的片式元件在SMT中使用频率增加，但它们也容易引发以下问题：

- 贴片偏移： 0201及更小尺寸元件由于体积过小，贴装时稍有偏差就可能导致元件偏移，影响电路功能。

- 焊接不良： 由于元件尺寸微小，焊膏的印刷精度要求极高，稍有不慎就会导致焊膏不足或过多，进而引发虚焊、桥接等问题。

- 元件丢失： 这些微小元件在高速贴片机操作中容易因吸嘴不良或气流影响而发生丢失，影响生产效率。

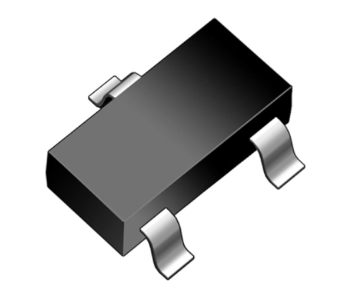

4. SOT-23封装

SOT-23封装元器件因其小型化和较低的引脚数量被广泛应用于各种电路中，但在SMT加工过程中也有其独特的挑战：

- 引脚翘起： SOT-23封装元器件的引脚在焊接过程中如果焊膏分布不均匀或回流焊温度不均，容易出现引脚翘起现象，导致焊接不良。

- 桥接问题： SOT-23封装的引脚间距较小，焊膏量稍有过多就可能导致桥接短路，特别是在回流焊温度曲线控制不佳时。

5. LGA封装（无引脚栅格阵列封装）

LGA封装在高性能芯片中应用广泛，但它的无引脚设计在SMT加工中容易出现问题：

- 接触不良： LGA封装的接触区域较小，若焊膏印刷不均或焊接温度控制不当，容易导致接触不良或虚焊。

- 焊接不均导致空洞： 在焊接过程中，LGA封装若受热不均，容易导致焊点产生空洞，影响产品的可靠性。

总结

在SMT贴片加工过程中，不同封装类型的元器件在加工时都会面临各自的挑战。理解这些封装类型容易出现的问题及其原因，对于优化生产工艺、提高产品质量至关重要。通过合理调整焊膏印刷、贴片参数以及回流焊温度曲线，可以有效降低不良率，提升生产效率，为高质量电子产品的制造保驾护航。
