在PCBA加工过程中，预留工艺边是一个经常被提及但不太为外行人熟知的概念。对于生产电子产品的企业来说，理解和合理使用预留工艺边不仅能够提升生产效率，还可以有效保证产品的质量和稳定性。作为一家专业的PCBA加工厂家，我们希望通过本文详细解释PCBA加工预留工艺边的意义，以帮助客户更好地理解这一关键工艺步骤。

什么是PCBA加工中的预留工艺边？

在PCBA加工中，预留工艺边是指在电路板的边缘专门预留出的一块无电子元器件的区域，通常宽度为5-10毫米。这部分区域不属于电路板的实际设计部分，但它对于SMT（Surface Mount Technology，表面贴装技术）和DIP（Dual In-line Package，双列直插封装）加工至关重要。工艺边一般不会影响最终产品的功能，生产完成后可以通过切割去除。

预留工艺边的作用

1. 提供夹持空间

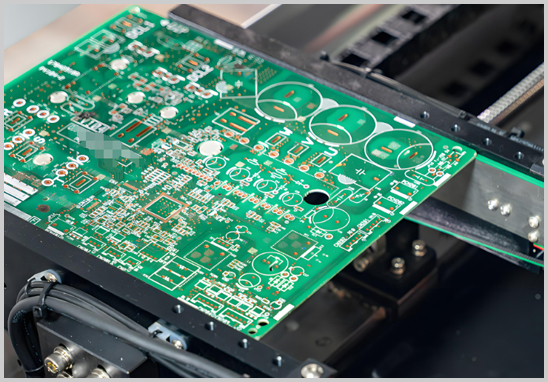

   在SMT贴片加工或DIP插件加工中，电路板需要通过传送带进入自动化设备进行元器件的贴装、焊接等操作。预留工艺边为自动化设备的夹具或传送装置提供了足够的夹持空间，确保电路板在生产过程中保持稳定，不发生偏移。如果没有预留工艺边，夹具可能会夹住电路板上的元器件，导致元器件损坏或位置不准确，从而影响产品的质量。

2. 便于加工设备操作

   现代PCBA加工设备，尤其是自动化程度较高的SMT贴片机和波峰焊机，通常需要有足够的边缘空间用于设备的操作和定位。预留工艺边可以确保设备在加工时拥有充足的操作区域，避免因工艺边不足而造成的加工误差。对于需要进行双面贴装的电路板来说，预留工艺边更显得尤为重要。

3. 避免边缘元器件的损伤

   如果电路板上的元器件贴装过于接近板的边缘，容易在后续加工或搬运过程中受到机械应力的影响而损坏。通过预留工艺边，可以将元器件和电路板边缘之间的距离增加，保护元器件不受外部机械力的影响。这对于一些较为脆弱或精密的元器件来说尤为重要，能够有效减少加工过程中可能出现的损坏。

4. 便于后续检测与调试

   在PCBA加工完成后，电路板通常需要经过AOI（自动光学检测）、X-Ray检测等质量检验工序。有了预留工艺边，检测设备可以更方便地进行定位和操作，确保检测的准确性。某些情况下，工艺边还可以用作临时测试点或调试点，以便技术人员在检测过程中快速进行测试和调试。

5. 提高焊接质量

   工艺边可以帮助SMT设备在进行焊接时更精确地进行焊锡分布和温度控制，避免出现焊点过热或焊接不良的情况。这有助于提高焊接的均匀性和质量，确保元器件与电路板之间的连接更加可靠，从而提高产品的稳定性和使用寿命。

为什么预留工艺边对电子产品质量至关重要？

预留工艺边的合理设置直接影响电子产品的生产质量。缺少工艺边或工艺边设计不合理，可能导致元器件损坏、焊接质量下降、甚至影响整块电路板的性能。以下是预留工艺边对电子产品质量的重要性：

1. 确保元器件精确贴装

   有了足够的工艺边，生产设备可以精准地操作电路板，避免由于板材位置不稳定而导致的贴装误差。这对于高密度贴装的电路板尤为关键，精确的贴装能够确保产品的电气性能达到设计要求。

2. 降低加工中的应力风险

   生产过程中，电路板会承受来自夹具和设备的机械应力。如果电路板上的元器件过于靠近边缘，可能会因机械应力导致断裂、弯曲或其他损伤。预留工艺边有助于减少这一风险，保护产品的结构完整性。

3. 提高生产效率

   工艺边的存在简化了设备的操作流程，能够有效提高生产的连续性和稳定性，避免反复调整设备位置，提升了整体生产效率。这也意味着制造成本的降低和生产周期的缩短，进而为客户带来更具竞争力的产品。

在PCBA加工中，预留工艺边虽然看似是一个小细节，但对整个加工过程的顺畅性和最终产品的质量起着至关重要的作用。它不仅提高了设备操作的精准度，减少了元器件的损伤风险，还能够有效提升焊接质量，确保产品在各种应用环境中的稳定性和可靠性。
