深圳宏力捷电子是专业FPC制造厂家，自有PCB板厂，专注单双面PCB电路板、多层线路板、FPC软板快速打样与中小批量制造，接下来为大家介绍下FPC的基材。

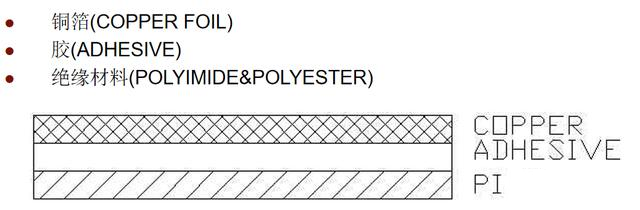

FPC的基材构成主要包括以下三种材料：

1、绝缘层

FPC基材的绝缘层主要通过在导电层两侧涂覆聚酰亚胺薄膜或者其他绝缘材料来实现。

绝缘层的作用是隔离导电层，防止短路和干扰，并提供电路板的电绝缘性能。常见的绝缘层材料就是聚酰亚胺薄膜（PI）和聚酯薄膜（PET），聚酰亚胺薄膜（PI）具有良好的耐高温性能，能够在较高温度下正常工作，通常可承受温度范围从-200摄氏度到+300摄氏度。这使得FPC适用于高温环境和要求高温稳定性的应用，与聚酰亚胺薄膜（PI）相比，聚酯薄膜（PET）的价格要便宜很多，但是它的尺寸稳定性不好，耐温性也较差，不适合SMT贴装或波峰焊接，一般只用于插拔的连接排线，已经逐渐被聚酰亚胺薄膜（PI）取代。常见的聚酰亚胺薄膜（PI）厚度有：1/2mil，1mil，2mil等。

2、导电层

FPC基材的导电层一般采用铜箔（Copper Foil）制成，铜箔具有良好的导电性能和可加工性，能够提供电路板所需的导电路径。根据具体的应用需求，导电层的厚度可以有所不同，常见的厚度有1/3 oz、1/2 oz、1 oz等。

3、粘合层

FPC基材的粘合层就是我们常说的胶层，成分是环氧树脂（Epoxy），主要作用就是固定导电层，提高绝缘强度和机械性能，常见基材的粘合层厚度为：13um，20um。

随着FPC的不断轻薄化发展，出现了没有粘合层的无胶基材，这是通过特殊方法将绝缘层和导电层直接合成的材料。

与有胶基材相比，无胶基材有更高的成本、更高的可靠性，更小的尺寸和重量、更高的尺寸稳定性以及更容易加工的特点，更适合一些特殊应用领域，例如在医疗器械、电动汽车等领域，由于对无毒、无味、抗菌等特殊性能的要求较高，采用无胶基材的FPC更加合适。

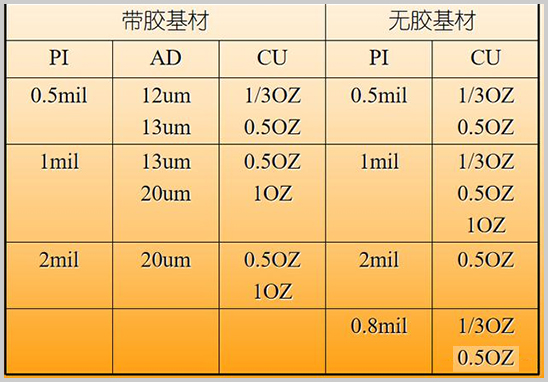

下图是常规的基材配置，供大家参考：
