在进行SMT贴片打样时，提供齐全的资料对于确保生产顺利进行至关重要。深圳宏力捷电子是有着20余年PCBA代工代料经验的PCBA加工厂，接下来为大家介绍SMT贴片打样需要准备的必要资料。

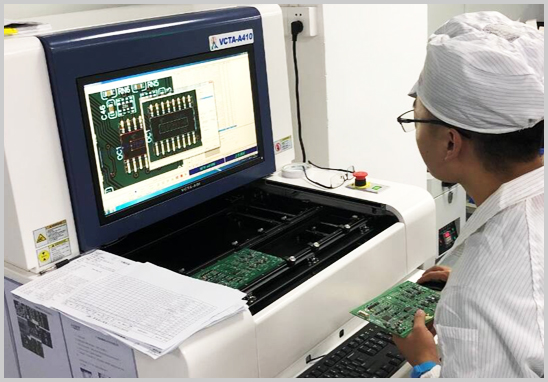

Gerber资料文件

Gerber资料是SMT贴片加工中的基础，包括以下层次：

- Pad层：显示焊盘的位置和尺寸。

- 阻焊层：确定焊盘的覆盖范围，防止短路。

- 丝印层：标注元器件的位置、方向和标识信息。

- 钢网层：用于制作焊膏钢网，确保焊膏准确涂布在焊盘上。

BOM（物料清单）

BOM清单是列出了实际所需物料的清单，必须详细准确。如有任何变更，应在BOM上进行明确注明，以确保生产过程中的准确性和可追溯性。

坐标文件

坐标文件包括了PCB板的原点位置信息，通常放置在设计的左下角。此外，还需描述元器件的位置信息，格式通常为 .txt 或 Excel，单位为毫米。

位置图文件

位置图文件用于核对SMT物料贴片位置是否正确，可从研发软件中导出PCB文件的焊盘和丝印层。确保位置图文件准确清晰，以便SMT贴装工序的准确进行。

测试指导文件

测试指导文件包含了测试方面的专业参数和技术要求，确保产品在生产过程中能够符合质量标准和技术要求，保证产品质量可靠。

以上资料的准备充分，有助于SMT贴片打样过程的顺利进行，提高生产效率，减少交期延迟的风险。我们建议在准备资料时，务必仔细核对每一项内容，确保每个环节都得到了充分的关注和准备。
