随着电子技术的快速发展，PCB抄板已经成为一种常见的技术手段，帮助企业快速实现电子产品的逆向工程，从而优化设计或满足生产需求。接下来，我们将详细介绍PCB抄板的具体流程及其关键环节，帮助您更好地了解这一过程。

PCB抄板的完整流程

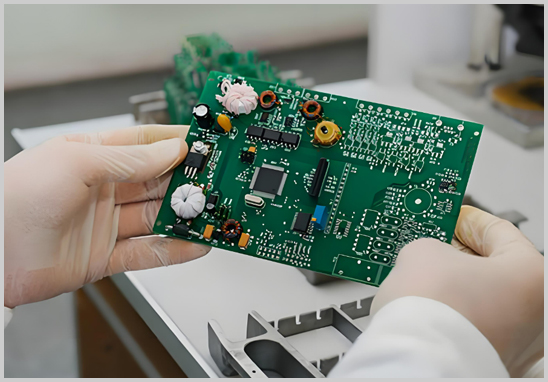

1. 获取原始样板

PCB抄板的第一步是获得一块完整的电路板样板。确保样板完好无损，对于后续的扫描和逆向设计至关重要。

2. 样板拆解与扫描

将样板上的所有电子元器件逐一拆解，并记录每个元器件的具体型号和参数。随后，对裸板进行高分辨率扫描，生成正反面的高清影像文件。

3. 原理图提取

通过逆向分析的方法，将样板的电路连接关系绘制为原理图。这一步需要工程师熟练掌握电子元器件的工作原理和电路设计的规范。

4. PCB设计与布线

根据提取的原理图，利用专业的EDA软件（如Altium Designer）重新绘制PCB布局和布线图。在这一过程中，需要特别注意布线规则和电磁兼容性（EMC）设计。

5. 生成工艺文件

确认PCB设计无误后，生成用于制造的工艺文件（如Gerber文件），并检查文件完整性，确保包括钻孔图、阻焊层、丝印层等信息。

6. 板材选取与加工制作

根据PCB的功能和工作环境，选取合适的板材（如FR4、CEM-3等），并将工艺文件提交至PCB制造厂进行打样生产。

7. 元器件焊接与调试

打样完成后，将拆解的元器件重新焊接回PCB，并进行功能测试与调试，确保还原后的电路板性能与原板一致。

PCB抄板的关键环节

1. 设计规范

   在原理图和PCB设计阶段，严格遵守设计规范是确保电路板性能和可靠性的基础。例如，电源和信号线的布线应避免交叉或环路，重要信号的地线应单点接地。

2. 工艺控制

   制作过程中，控制钻孔尺寸、线路宽度和间距等工艺参数，避免因加工误差导致电气性能问题。

3. 元器件选型

   在拆解和调试阶段，确保元器件型号、规格和参数与原板一致。如果原板中某些元器件停产或不可获取，可选择功能相同的替代品，但需验证其性能。

4. 电磁兼容性设计

   在布线和布局时，特别关注电磁干扰（EMI）和信号完整性（SI）问题，确保抄板后的电路板能通过相关的测试认证。

一站式PCB抄板服务

如果您正在寻找一家专业可靠的PCB抄板服务提供商，我们公司将是您的最佳选择。我们提供从样板拆解、原理图提取到PCB设计、元器件焊接调试的全流程一站式服务，确保还原效果高度一致。

我们的优势包括：

- 经验丰富的工程团队：十余年行业经验，确保每一个环节精益求精；

- 先进设备支持：拥有高精度扫描仪和全套EDA设计工具，为高效抄板提供保障；

- 快速响应与交付：从样板拆解到成品交付，周期短，效率高；

- 全方位技术支持：针对客户需求，提供多种技术解决方案。

无论是优化现有产品还是开发新产品，我们都能为您提供高质量的PCB抄板服务。欢迎随时联系我们，获取更多详情！
