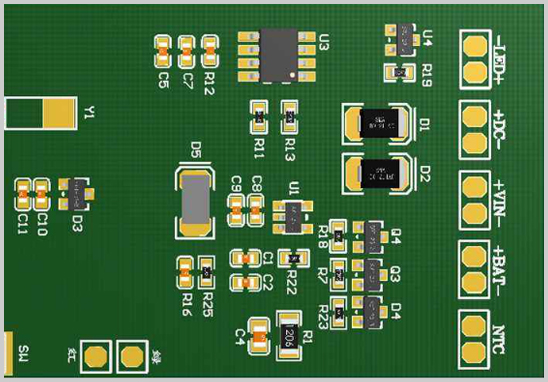

很多电子企业都遇到过这样的情况：设备要维修或改款，需要补货打样，却发现PCB的Gerber、原理图、BOM已经找不到了，原设计公司或原厂也联系不上。只要手里有一块完好的实物样板，通常可以通过PCB实物抄板（又称PCB反向设计、电路板逆向分析）还原出可用于打样和生产的资料。

一、哪些情况需要PCB抄板

- 源文件丢失或损坏：设计人员离职、硬盘损坏、文件版本混乱。

- 产品停产或原厂倒闭：设备仍在使用，需要继续供货或维修。

- 老旧设备国产化与元器件替代：原器件停产，需要在原板基础上做改版。

- 产品升级改款：以原板为基础做局部改进，缩短开发周期。

- 工业设备、仪器仪表备件补充：数量不大但要求功能一致。

二、PCB实物抄板的标准流程

1. 样板评估：确认层数、板厚、板材、有无BGA等复杂封装、有无加密芯片，初步判断可行性与周期。

2. 元器件信息记录：拍照留档，记录器件位置、型号、极性、封装。

3. PCB图像采集与走线还原：多层板通常需要逐层处理，将各层铜箔走线、过孔、焊盘信息提取出来。内层走线需要通过分层处理获得。

4. 生成PCB文件与原理图：恢复各层线路、丝印、阻焊，整理出Gerber文件、PCB设计文件，并反推出原理图。

5. BOM整理：根据实物确定器件型号、参数、封装，必要时对照数据手册（Datasheet）核对。

6. 文件校对：将还原的PCB文件与实物逐网络比对，检查开路、短路、封装不符等问题。

7. 打样与功能验证：制作PCB空板，贴片焊接成PCBA，与原样板做功能、性能对比测试。

8. 文件交付与批量生产：验证通过后，可直接转入小批量或量产。

说明：以上为行业通用流程，具体步骤会因板子复杂度和所用方法不同而有所差异。

三、影响抄板成功率与周期的关键因素

- 层数与密度：层数越多、线宽线距越细，难度越高，周期越长。

- 器件封装：BGA、QFN等隐藏焊点封装需要更细致的处理。

- 板材与特殊工艺：高频板材、盲埋孔、阻抗控制、厚铜板等需要额外确认工艺参数。

- 样板状态：样板破损、烧毁、丝印磨损严重，会增加还原难度。

- 芯片程序：带MCU、FPGA、CPLD等器件的板子，硬件抄板只能还原电路板本身，芯片内部程序是否可读取、能否使用，需要另行评估，并受权属和保护机制限制。

四、抄板之后，别漏了这些环节

1. 原理图与功能核对。抄板得到的文件要以“可生产、可验证”为标准，建议打样后做上电、信号、负载、老化等测试。

2. 元器件采购。老产品中的器件可能已停产或缺货，需要评估原厂料、替代料、渠道风险。采购渠道不规范容易买到翻新料或假料，建议核查来源。

3. SMT/DIP焊接与组装测试。打样阶段的焊接质量直接影响验证结果，建议选择具备SMT与DIP加工能力的厂家，一站式完成，沟通成本更低。

4. 小批量验证再量产。打样通过后先做小批量试产，确认良率与一致性，再放量。

五、关于PCB抄板的合规问题（务必注意）

抄板涉及知识产权问题。一般认为：对自己拥有权利的产品（如自研但资料丢失、自有产品备份恢复）、已过保护期或不受保护的技术、用于学习研究的情形，进行抄板通常风险较小；但如果涉及他人享有专利权、著作权（如软件、布图设计）的产品并用于商业复制，则可能构成侵权。具体请以《中华人民共和国专利法》《集成电路布图设计保护条例》等法律法规及专业意见为准。建议客户在委托前确认资料权属，正规抄板服务商也会要求客户说明用途。

六、客户常问的几个问题

Q1：只有一块实物板，能抄吗？

通常可以。建议提供完好的样板，最好同时提供产品用途、工作电压、原有说明书等辅助信息，有助于提高还原准确度。

Q2：抄板需要多长时间？

取决于层数、复杂度和是否同时需要原理图、BOM、打样。简单的双层板与多层高密度板周期差别较大，具体需评估样板后确定。

Q3：抄出来的板，和原板性能一样吗？

设计上以与原板一致为目标，是否一致应以打样后的功能测试为准。对于高速、高频、阻抗敏感的板子，需要特别关注板材、叠层和阻抗控制。

Q4：没有元器件清单怎么办？

抄板过程中会按实物整理BOM，再结合数据手册核对。个别无法识别（如丝印被磨掉、定制芯片）的器件，需要借助电路功能分析确认。

Q5：抄板和重新设计有什么区别？

抄板是以实物为基础还原资料，周期短、风险低；重新设计适合需要大幅改款、优化性能的场景。很多客户会先抄板还原，再在此基础上改进。

Q6：选择抄板服务商要看什么？

建议重点看四点：团队经验与案例；是否有自己的PCB制板与SMT能力；是否能提供BOM整理、采购、贴片到测试的完整服务；是否有文件校对与功能验证环节。

深圳宏力捷电子：从实物抄板到PCBA交付的一站式服务

深圳宏力捷电子拥有20多年电路板抄板实战经验的PCB抄板团队，保证抄板成功率；公司自有PCB板厂、SMT贴片厂，可提供：

- 电路板抄板：实物样板分析、PCB文件还原、原理图与BOM整理

- PCB制作：自有板厂打样，支持多层板、高精密板、BGA封装、盲孔/埋孔等工艺

- 元器件采购：按BOM选料、核对规格、规范渠道采购

- SMT/DIP焊接加工：打样、小批量到批量加工

- 组装与测试：成品组装、功能测试，对照原样板验证

- PCBA代工代料：打样通过后可直接转入批量生产

从抄板、制板、采购到贴片测试，全流程在一家完成，减少多家对接带来的沟通损耗与周期浪费。如果您手中有一块没有源文件的电路板，欢迎提供样板，我们先做评估，再给出方案与报价。
